Toepassingen

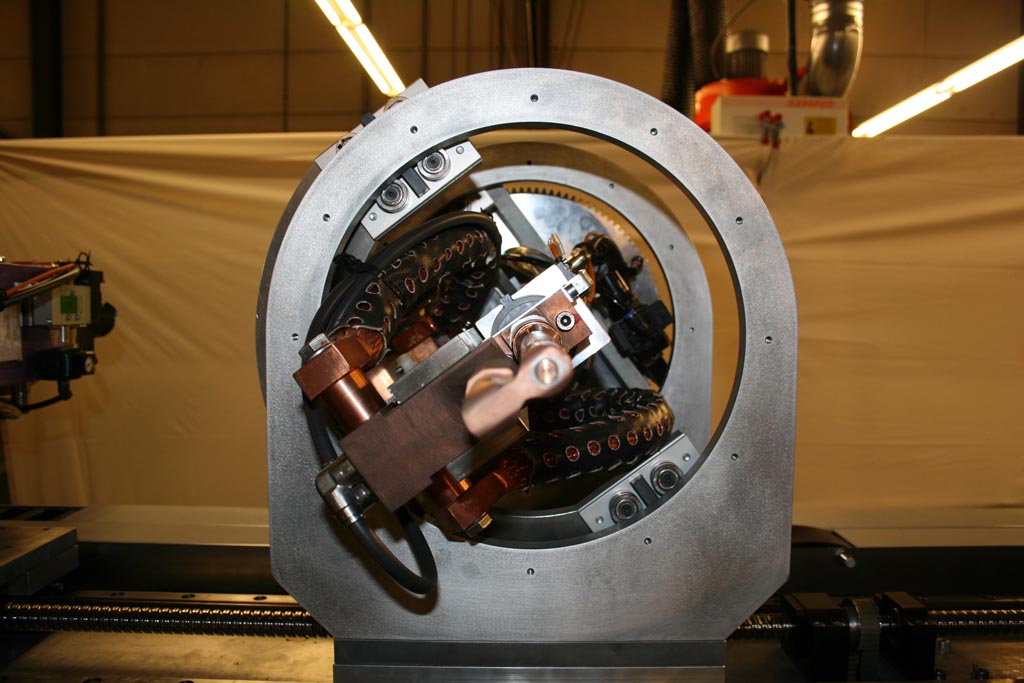

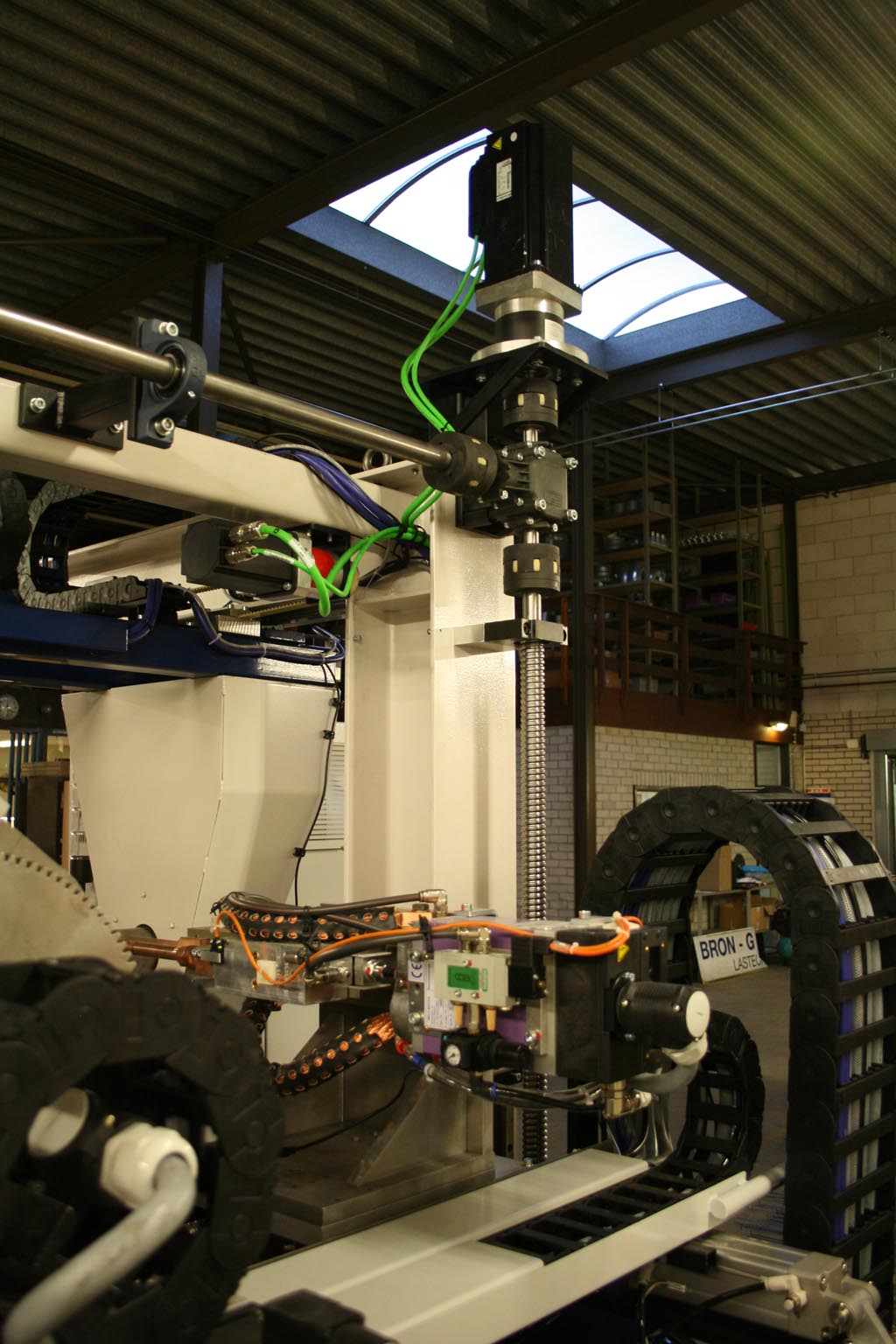

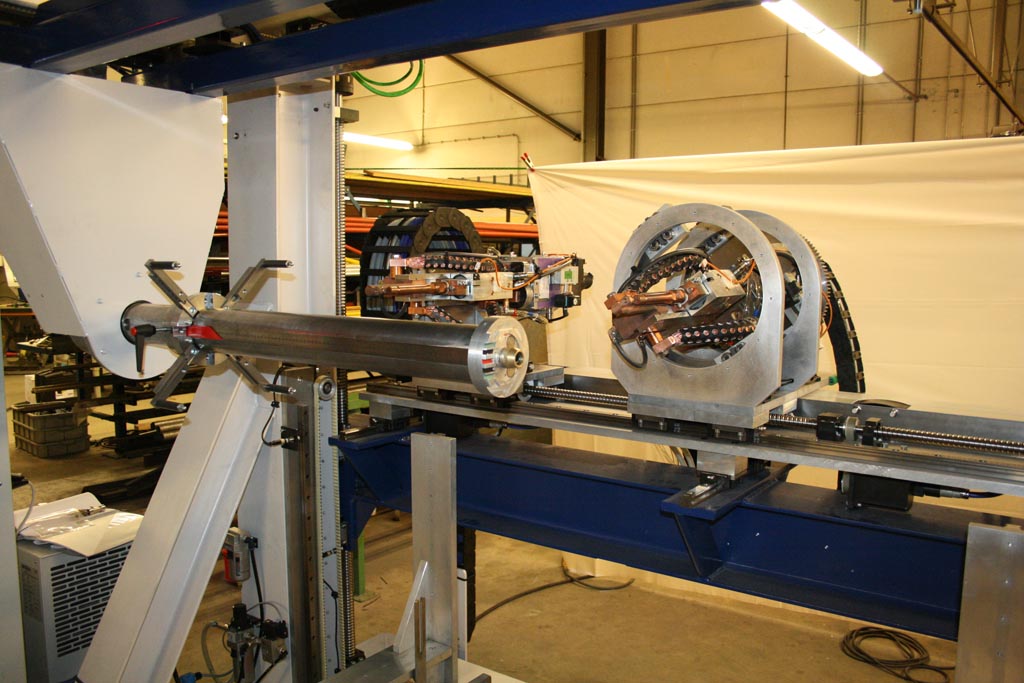

Bison

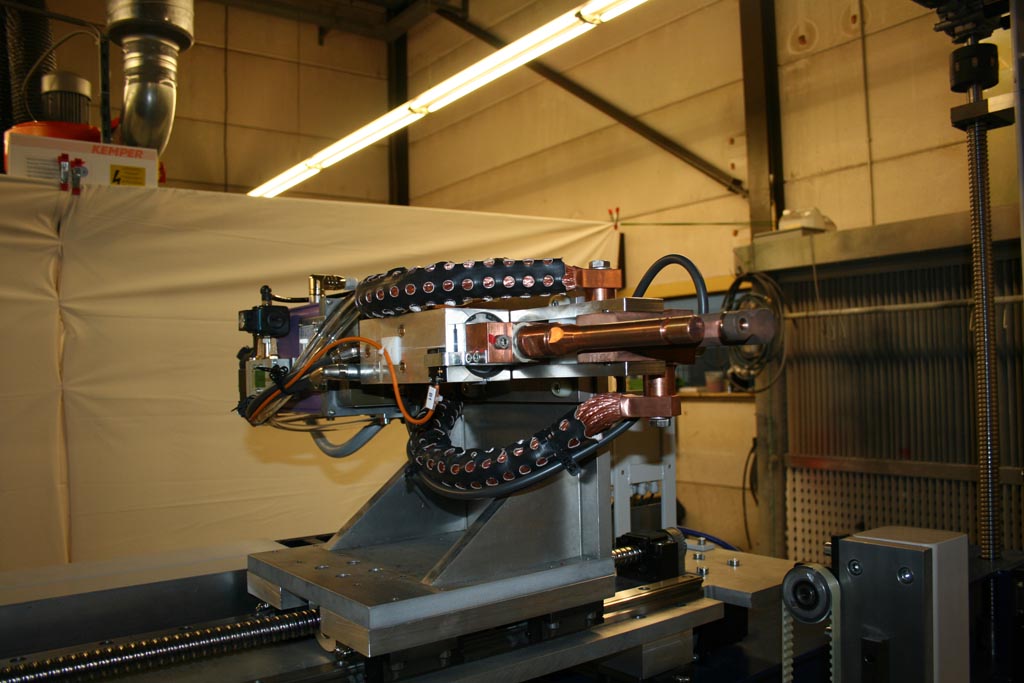

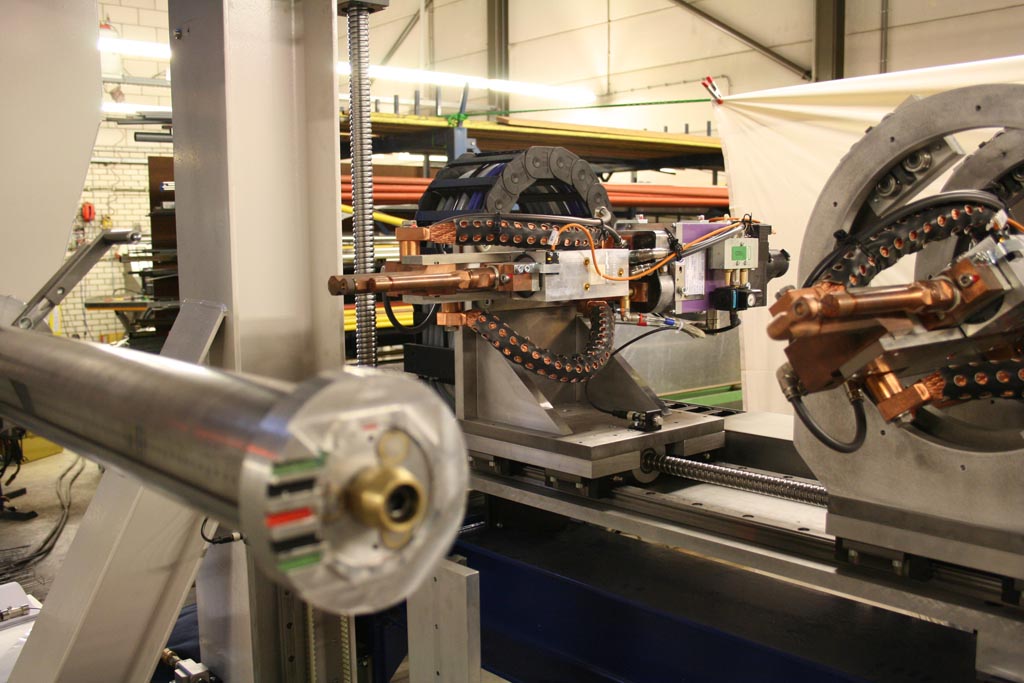

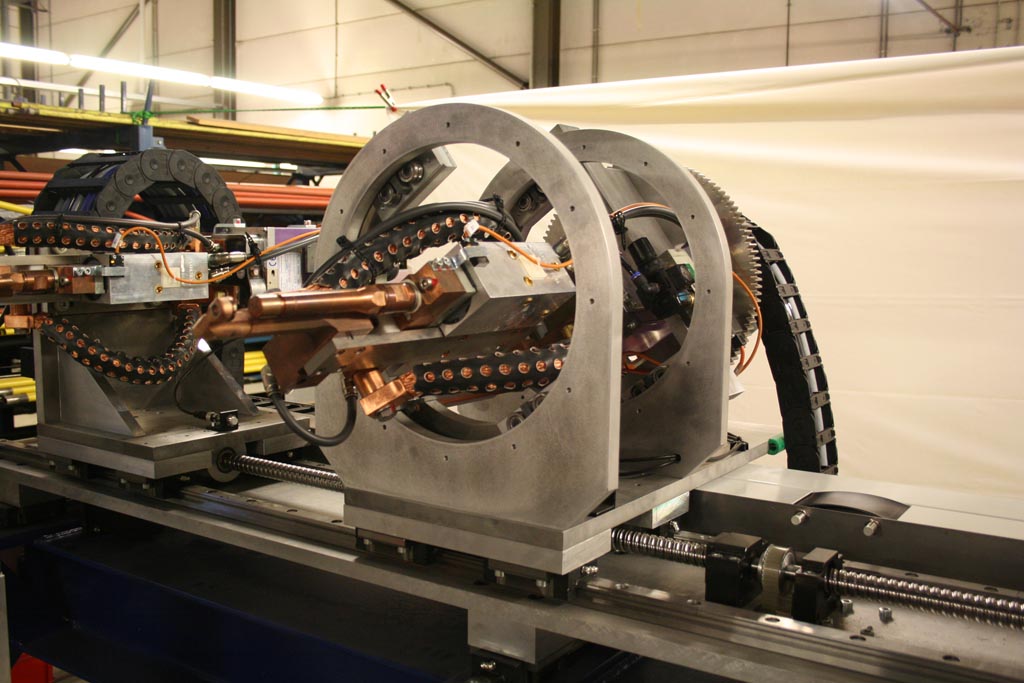

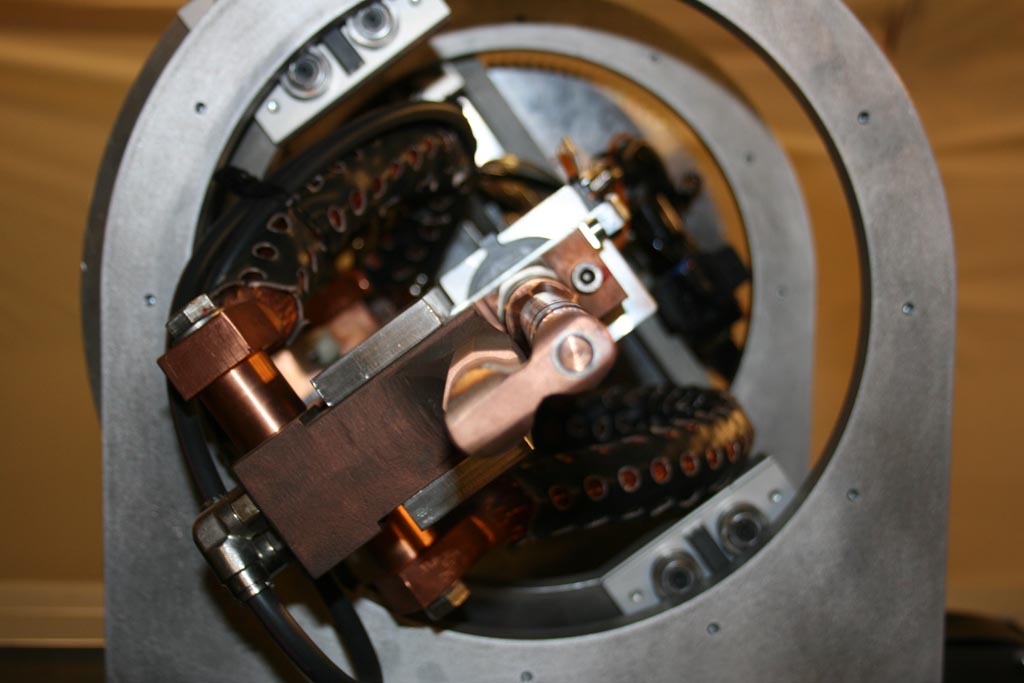

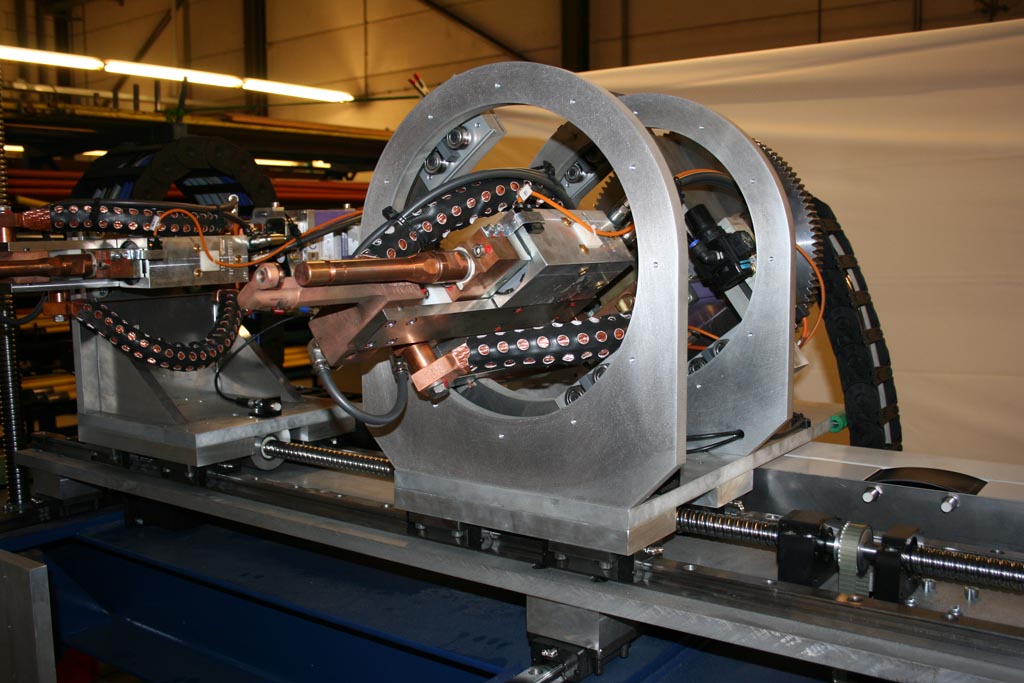

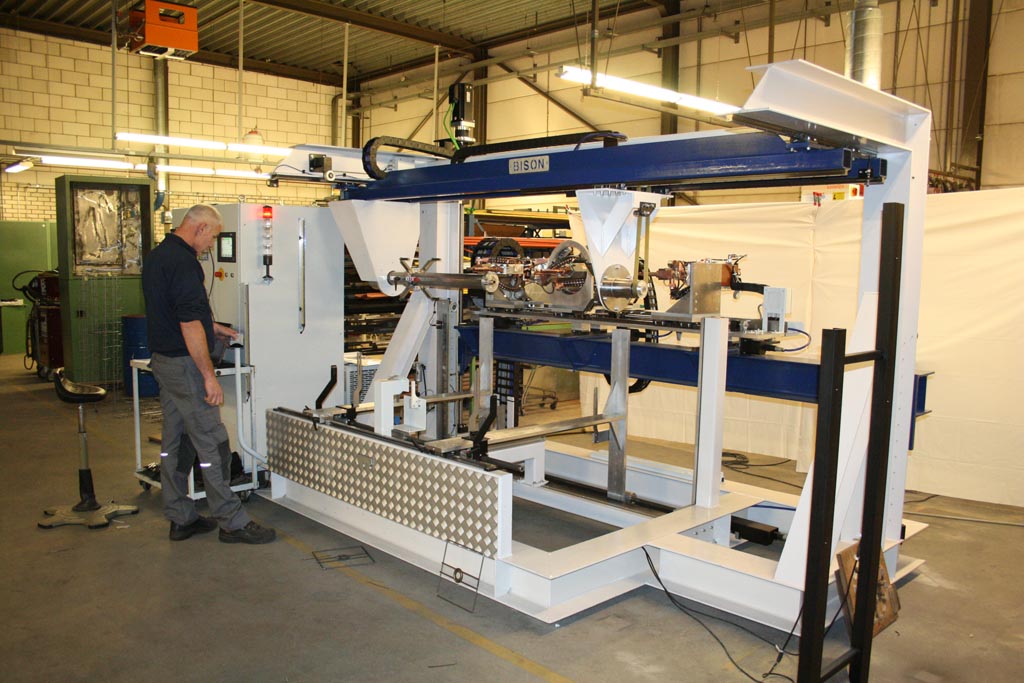

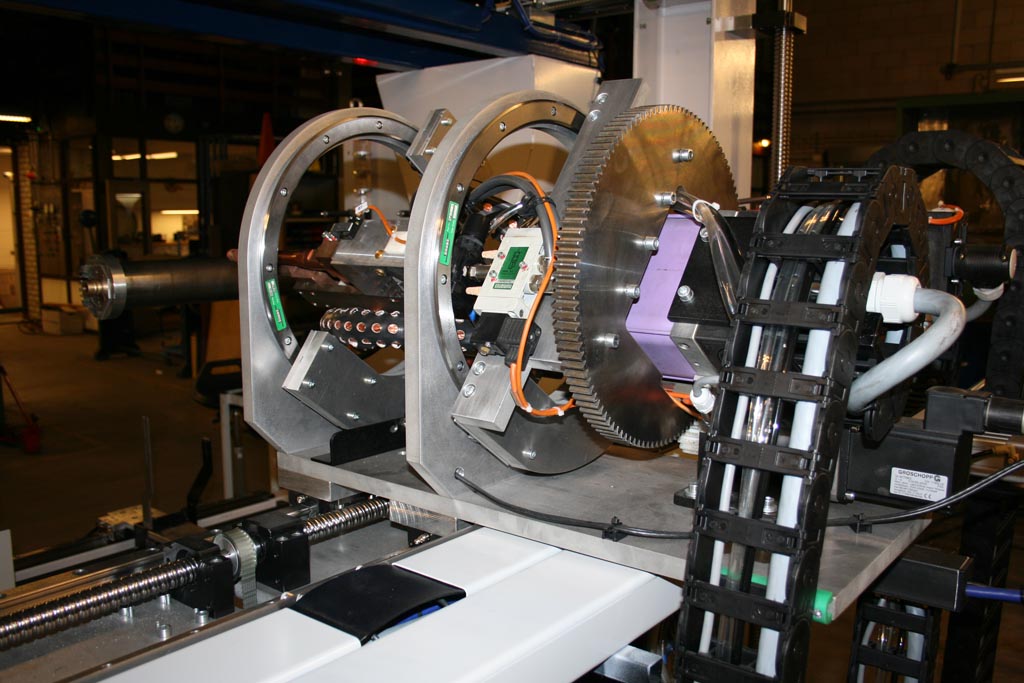

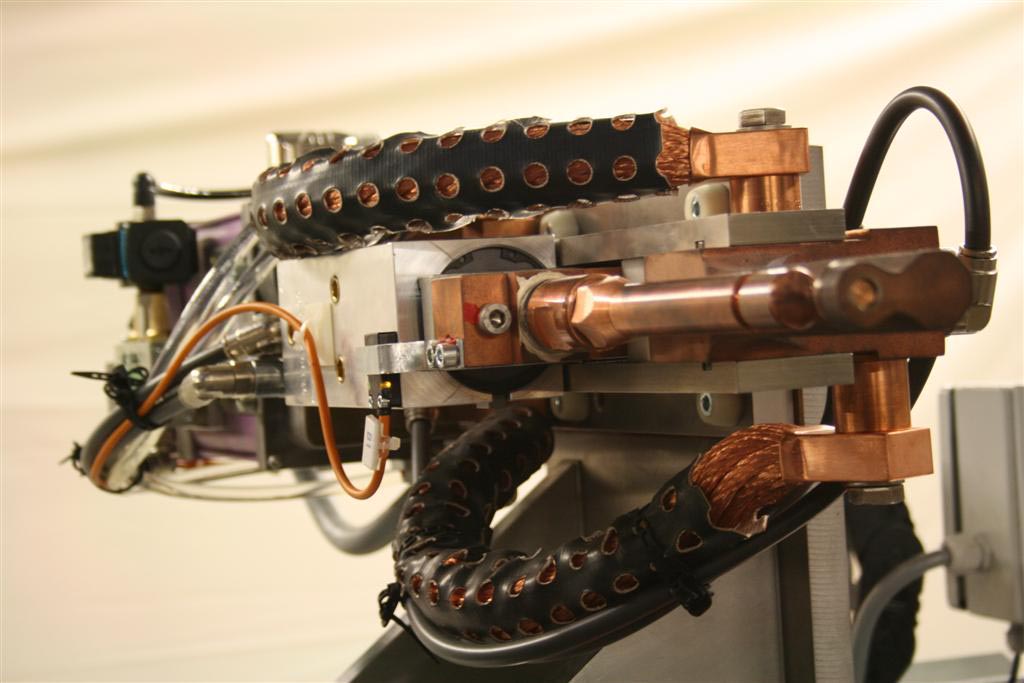

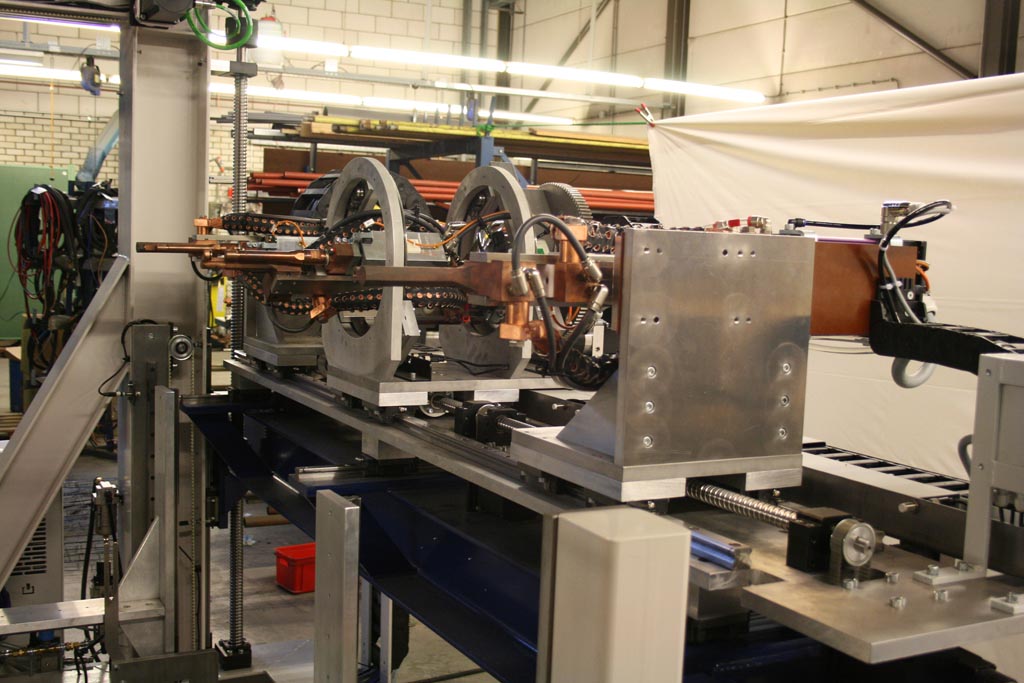

Puntlasmachine Bron Gouda Lastechniek / Heemskerk Boskoop

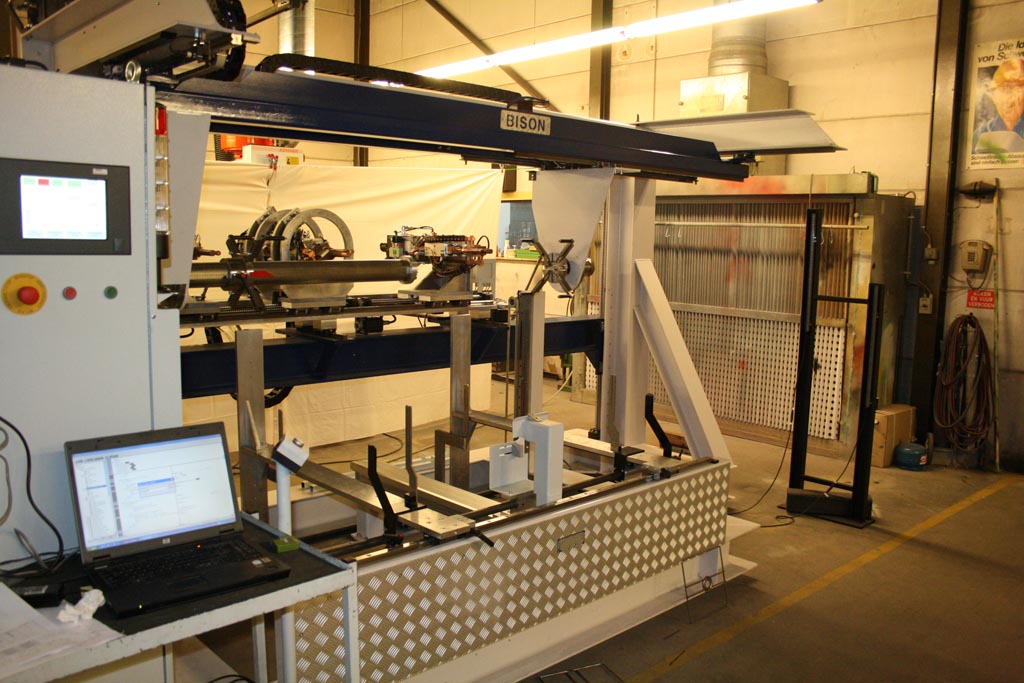

In samenwerking met tab Heemskerk en Bron Gouda Lastechniek is "de Bison", een

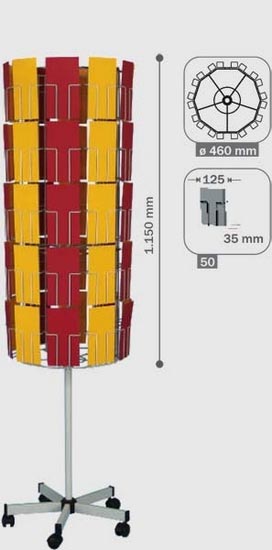

puntlasmachine ontwikkeld om molens voor kaartenstandaards in elkaar te lassen.

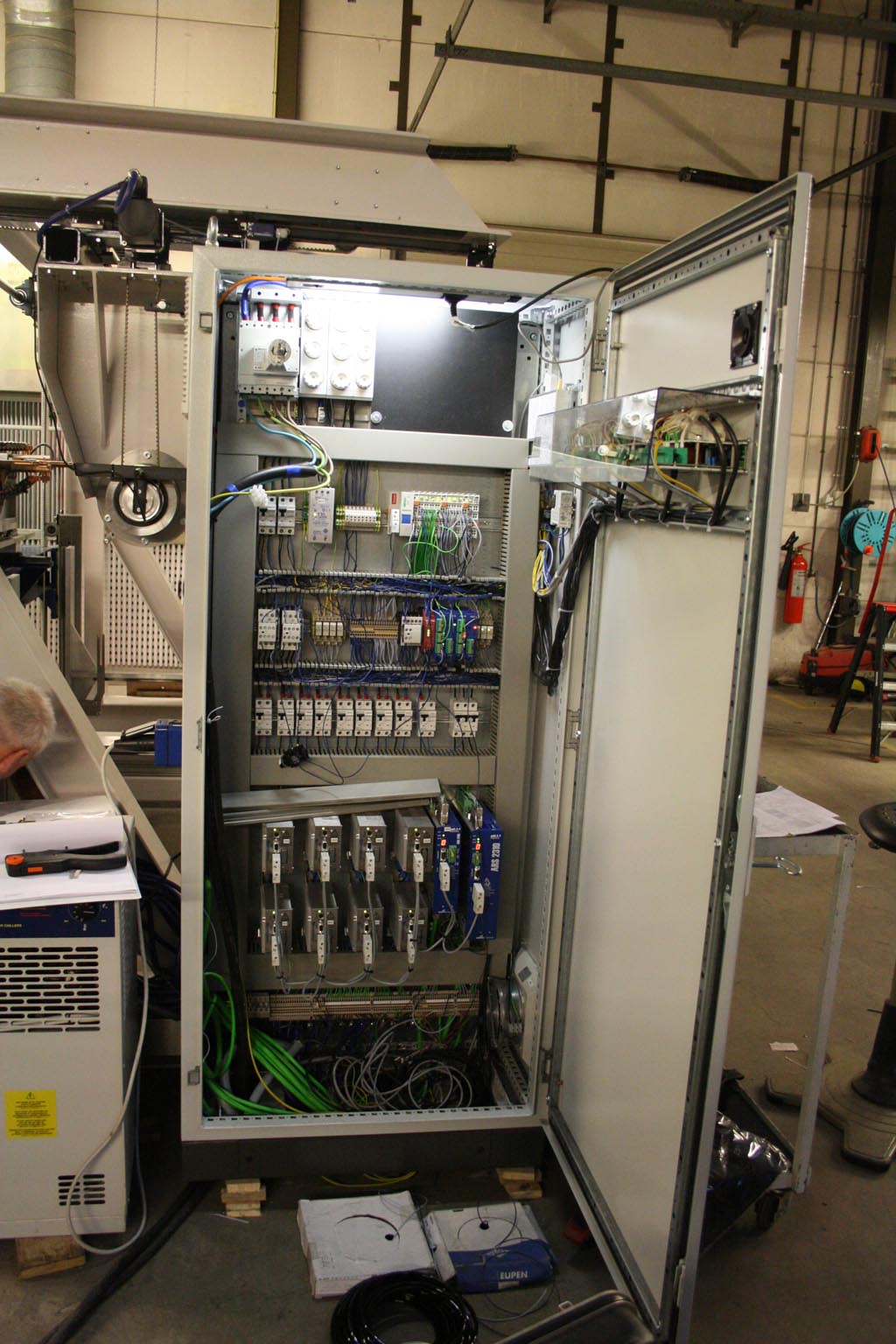

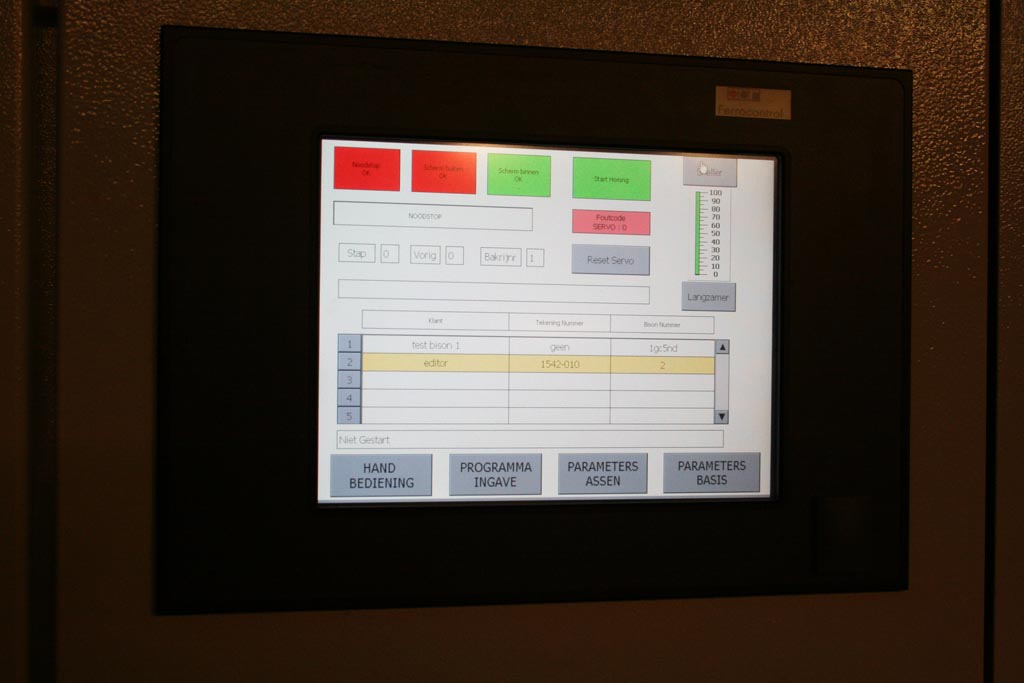

Doormiddel van 10 Servo aandrijvingen via Can-bus, worden diverse assen in positie
gebracht om diverse uitvoering van de molens in elkaar te lassen. Waarbij gebruik wordt
gemaakt van 3 puntlaskoppen
Klik op foto

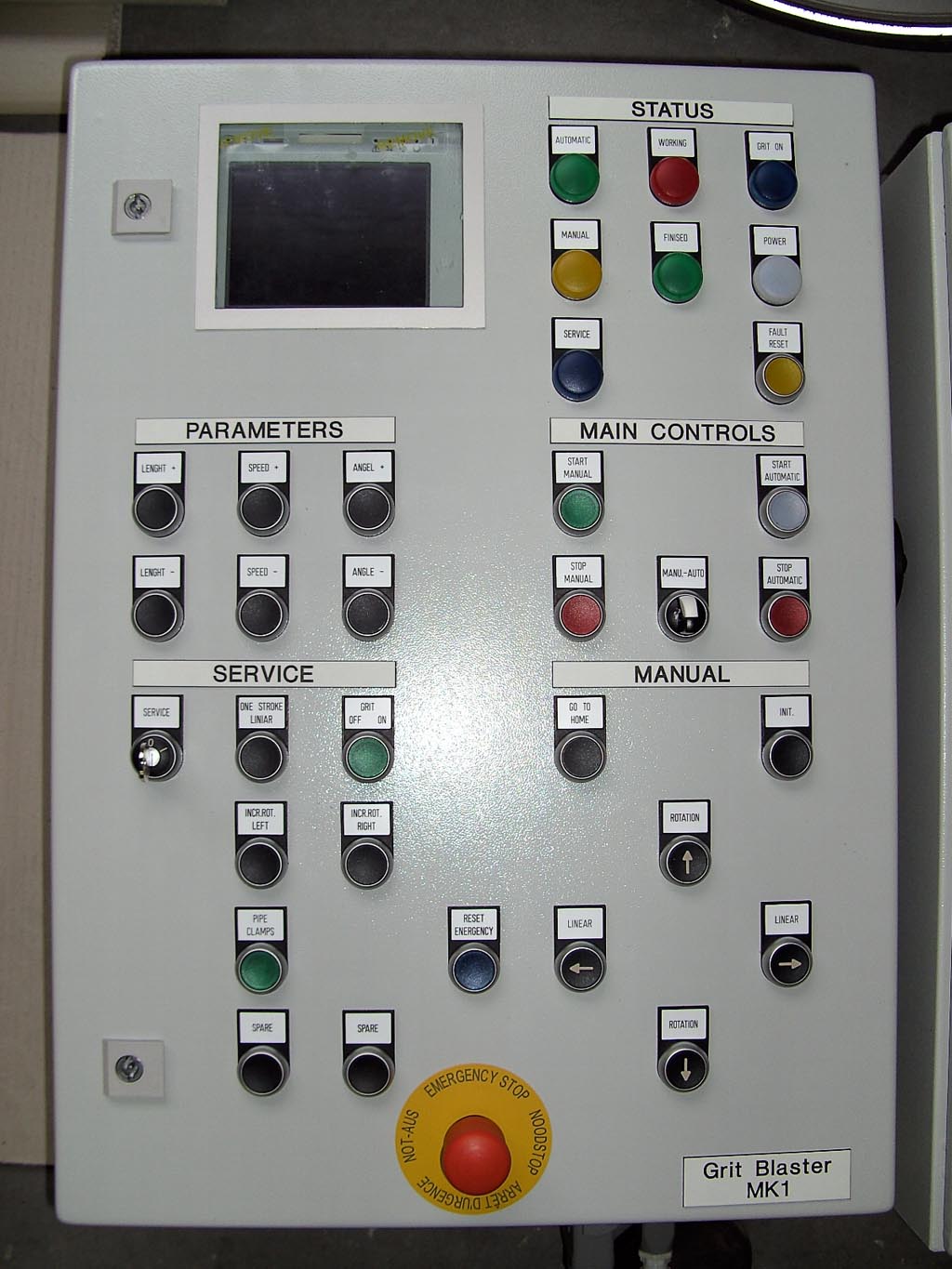

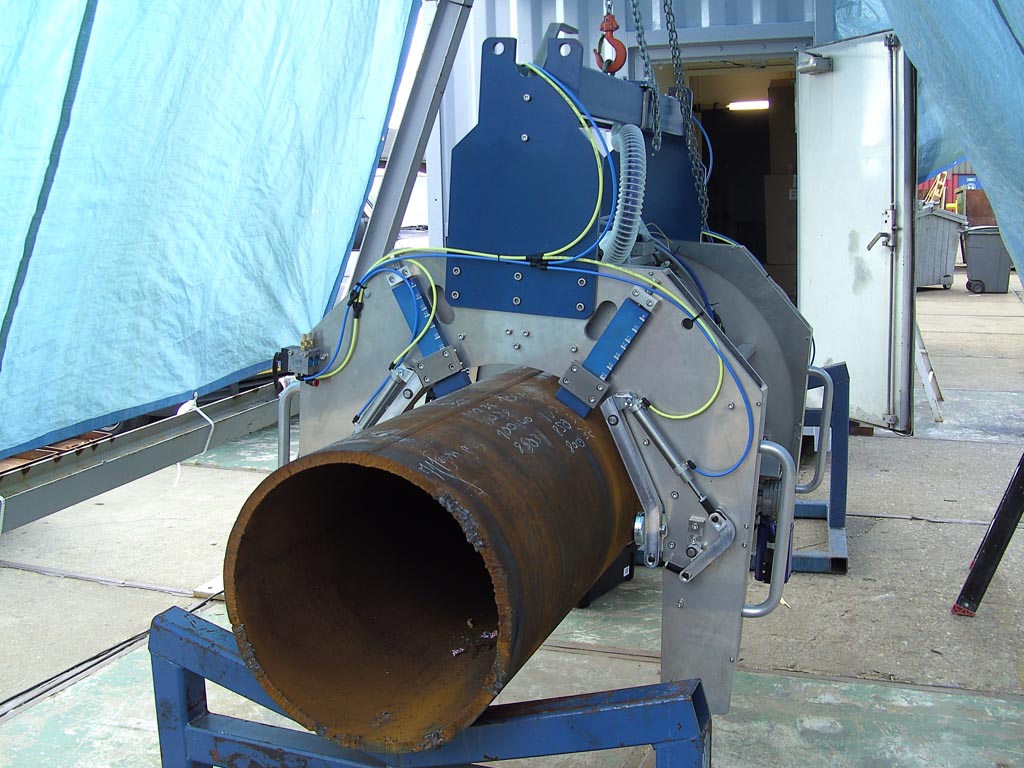

Groschopp Allseas

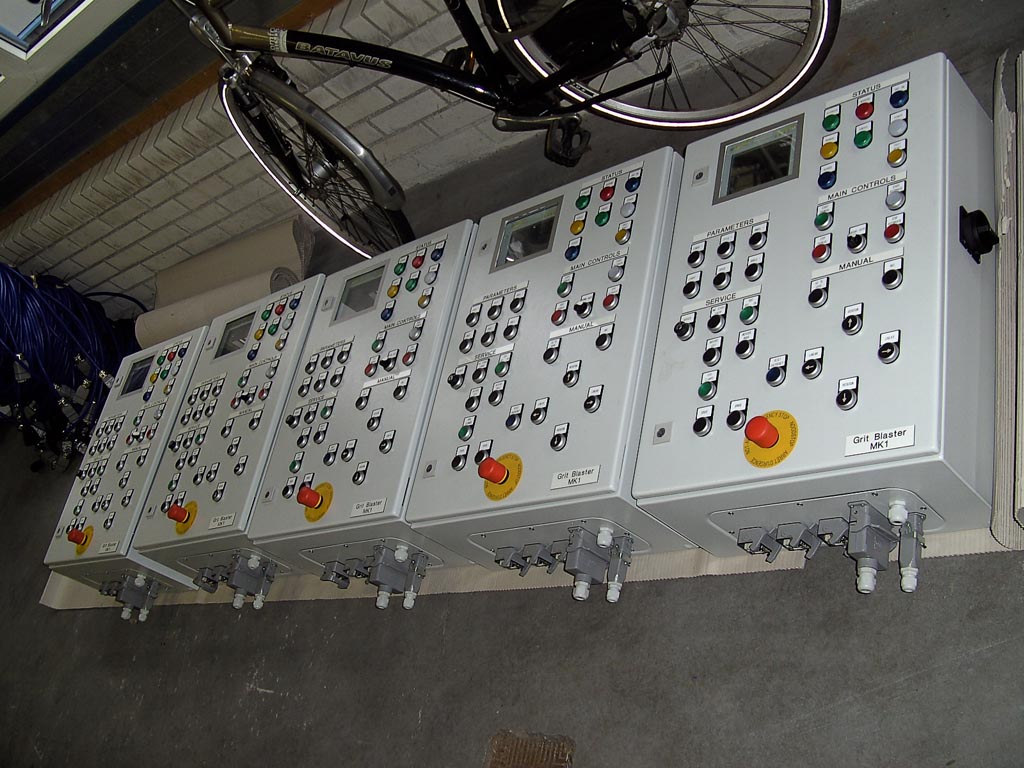

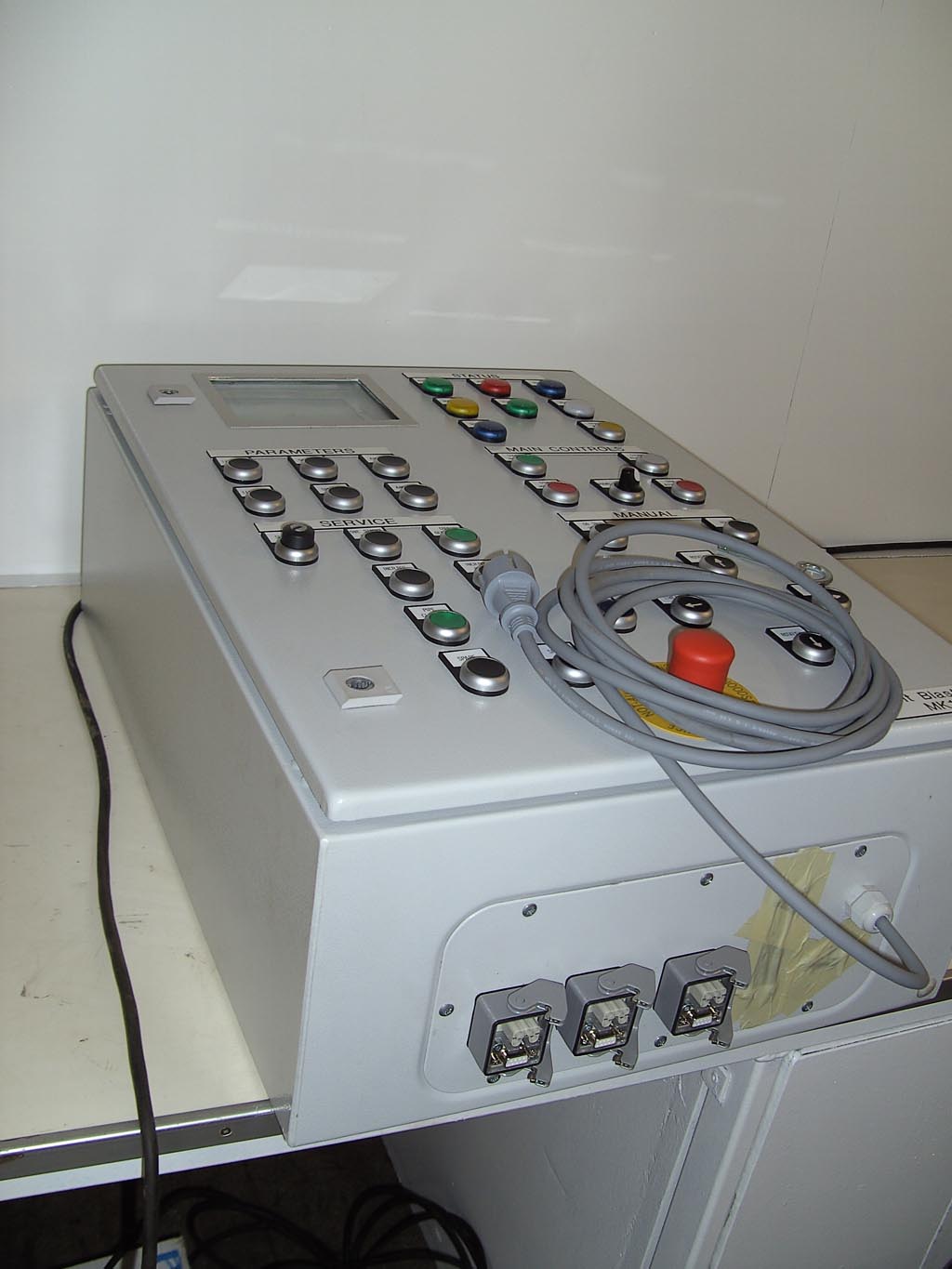

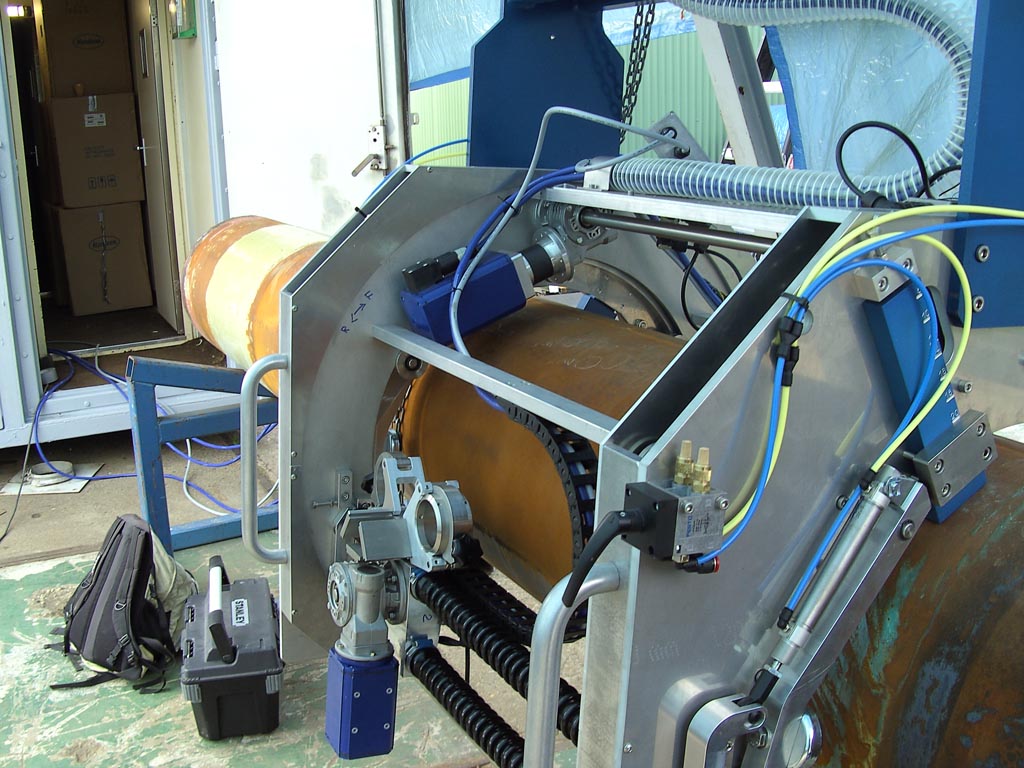

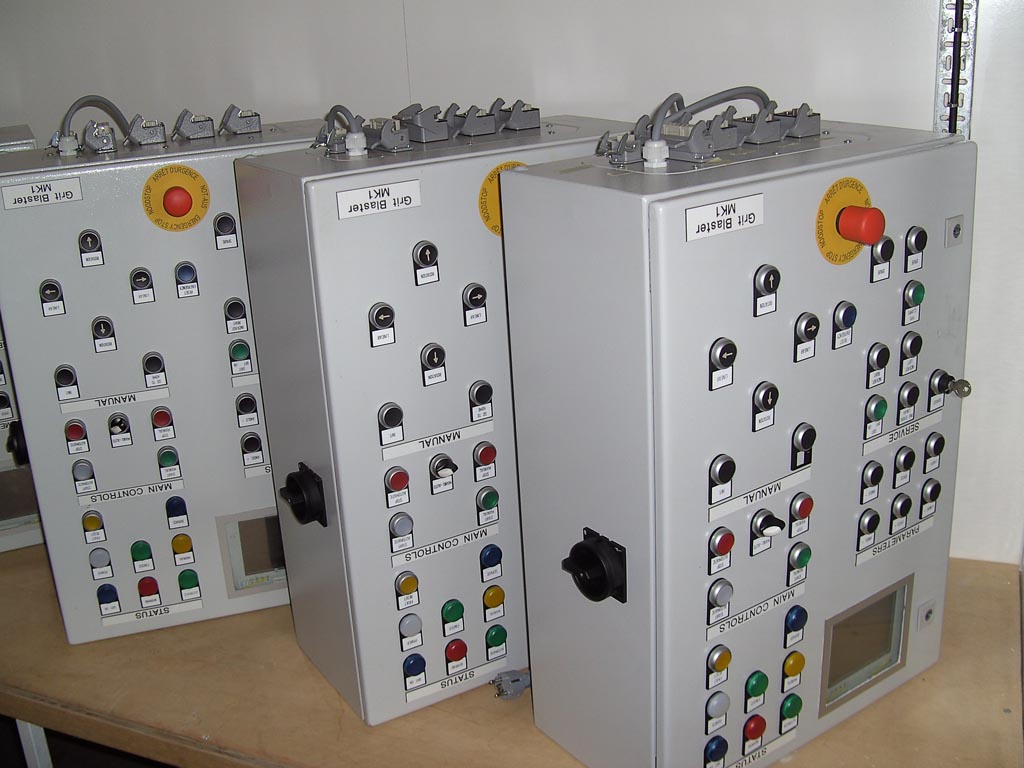

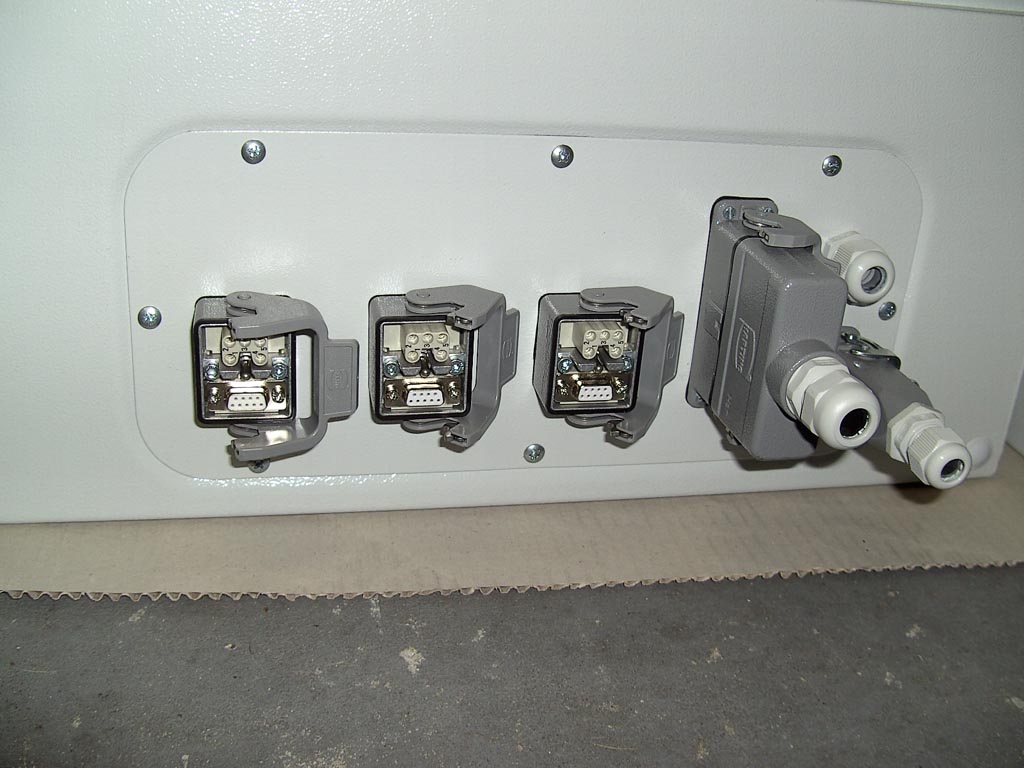

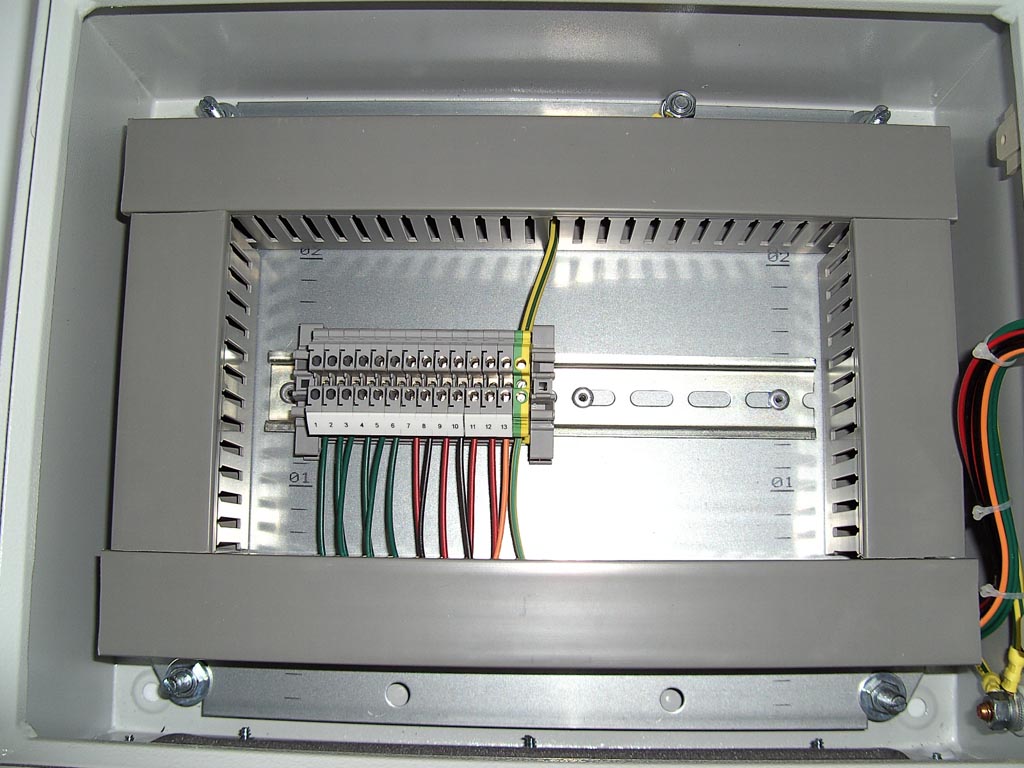

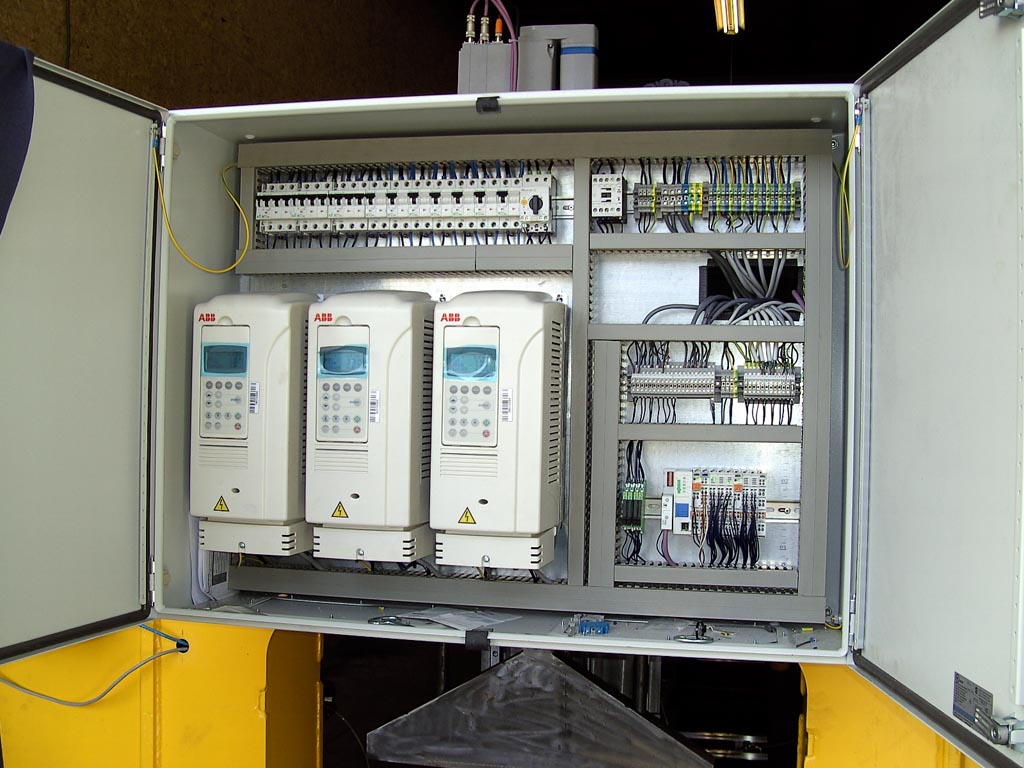

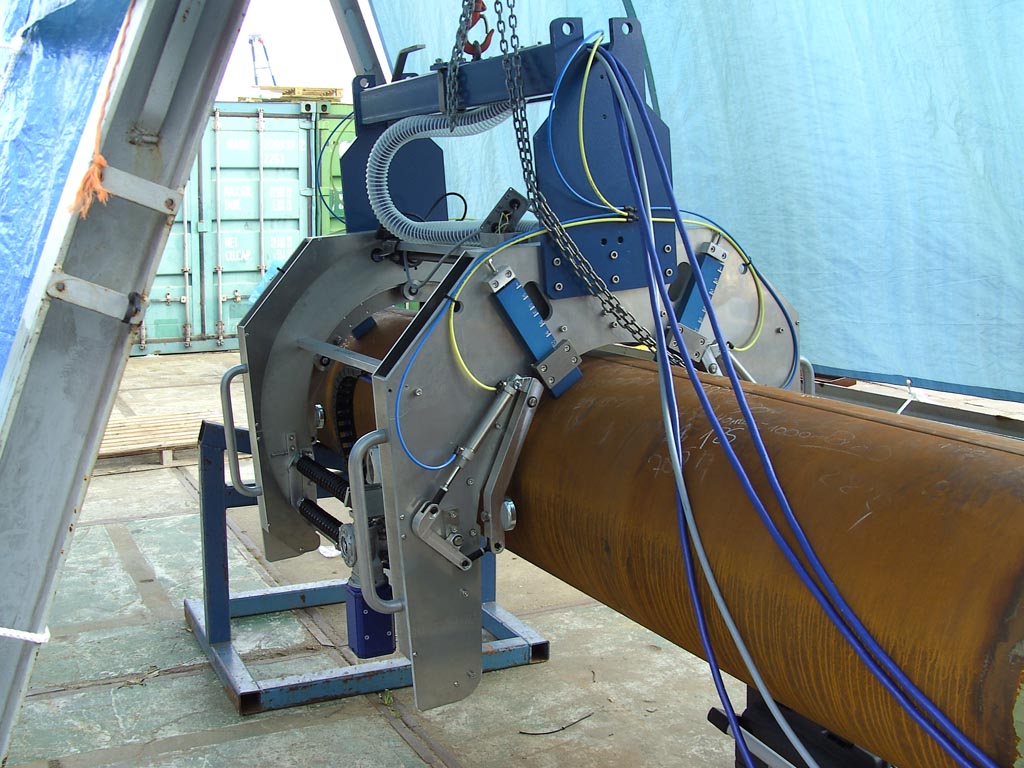

Besturing straalmachine t.b.v. de Offshore

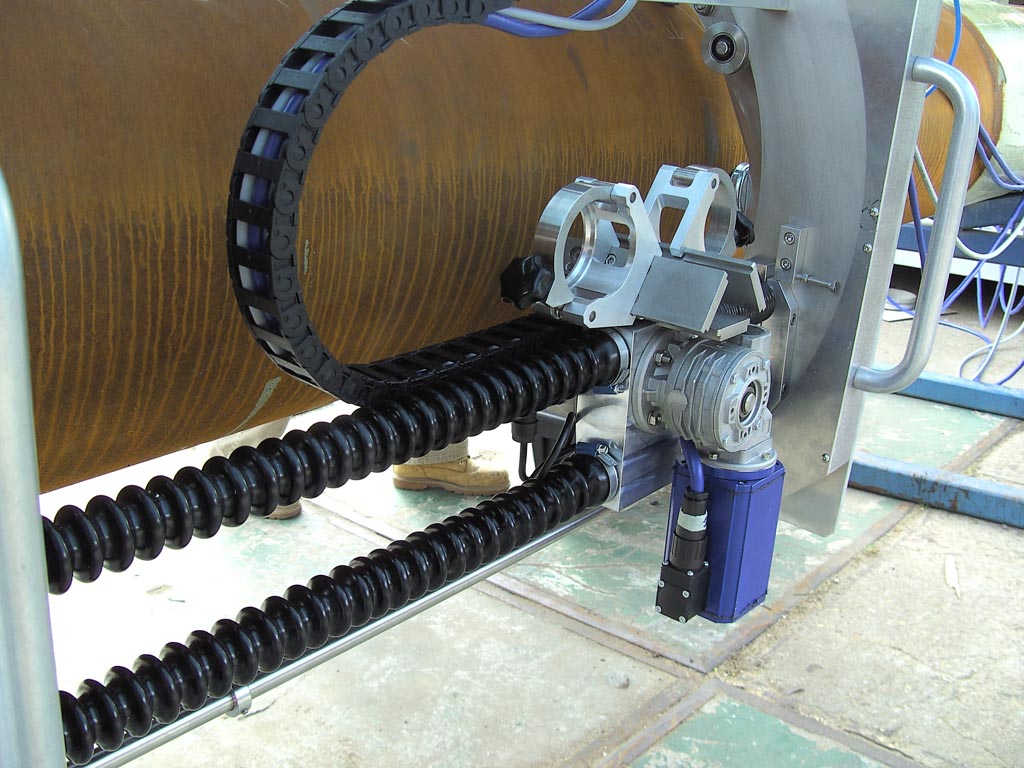

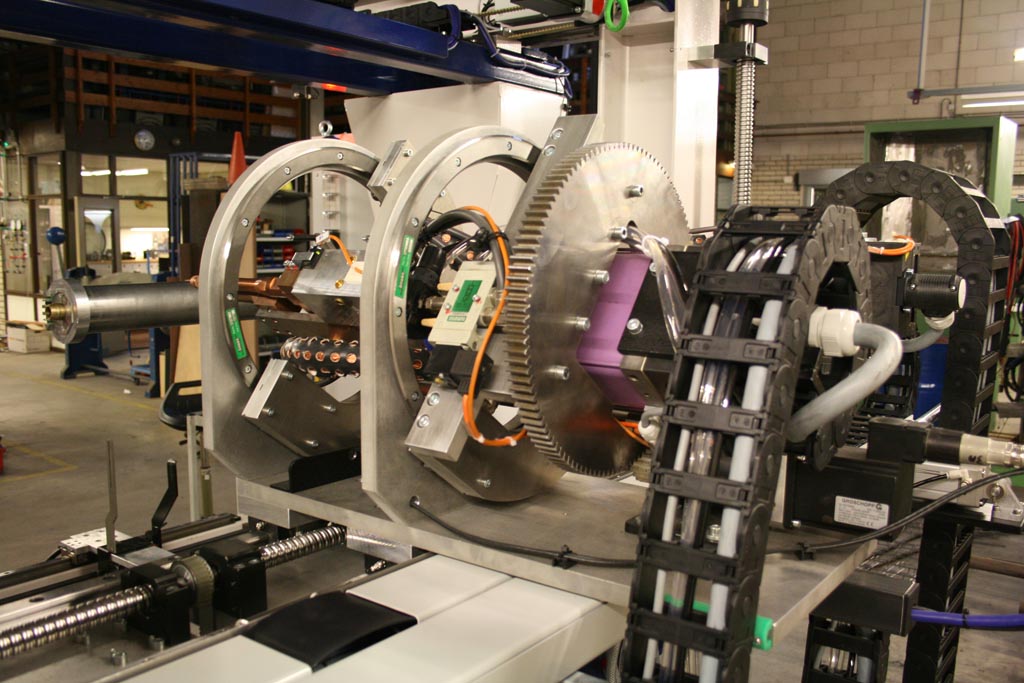

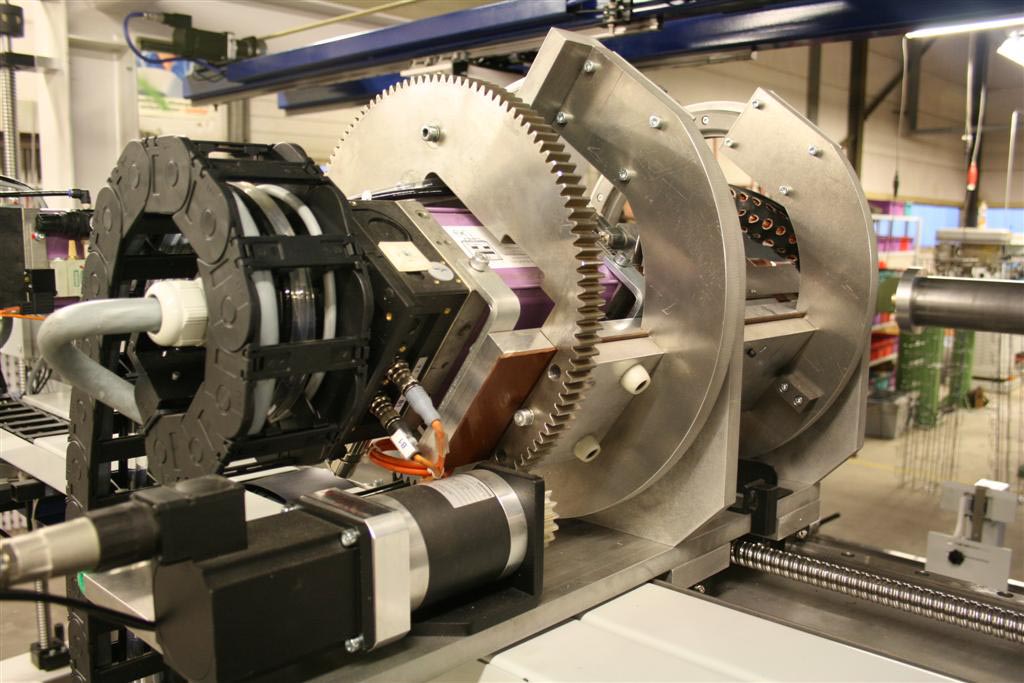

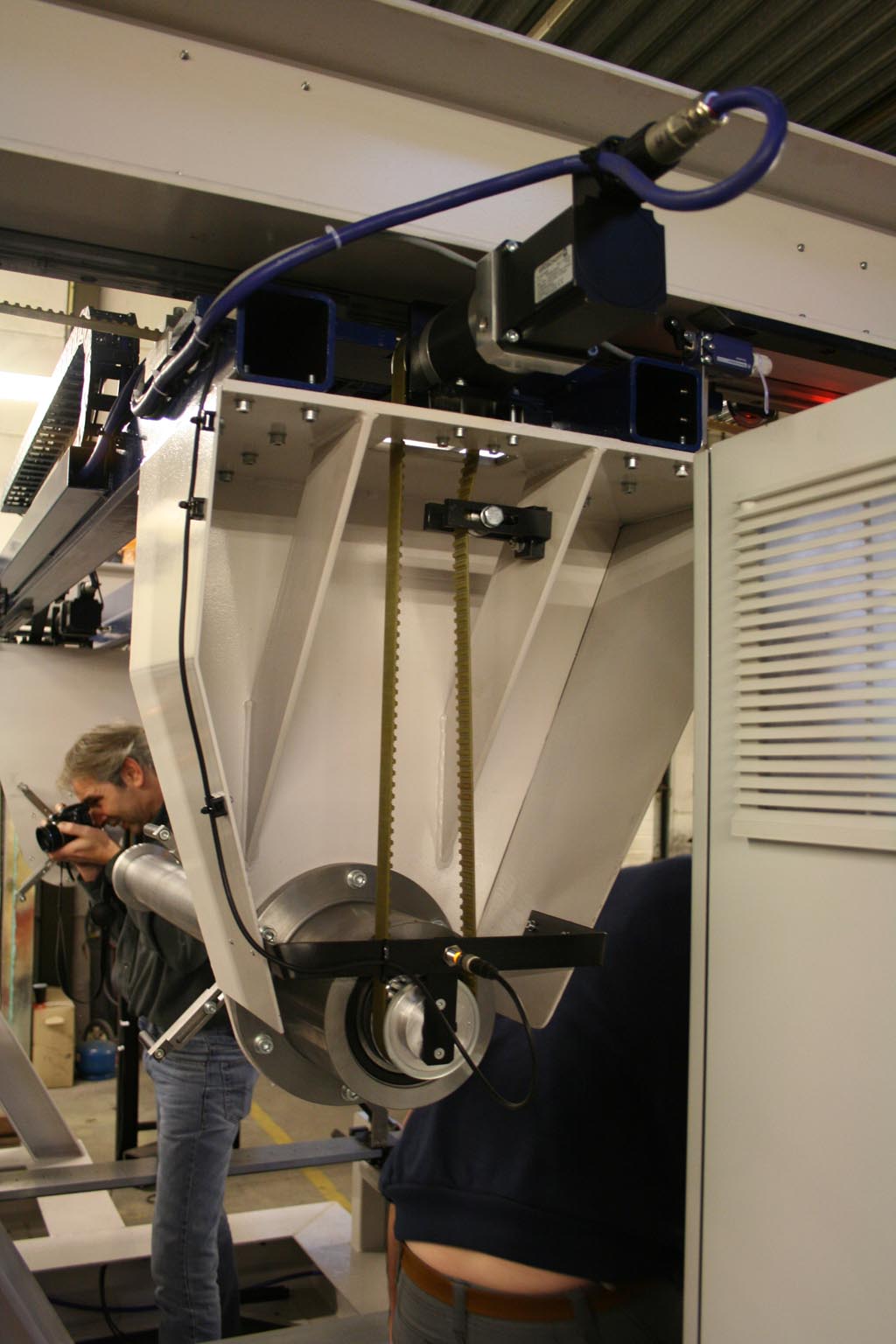

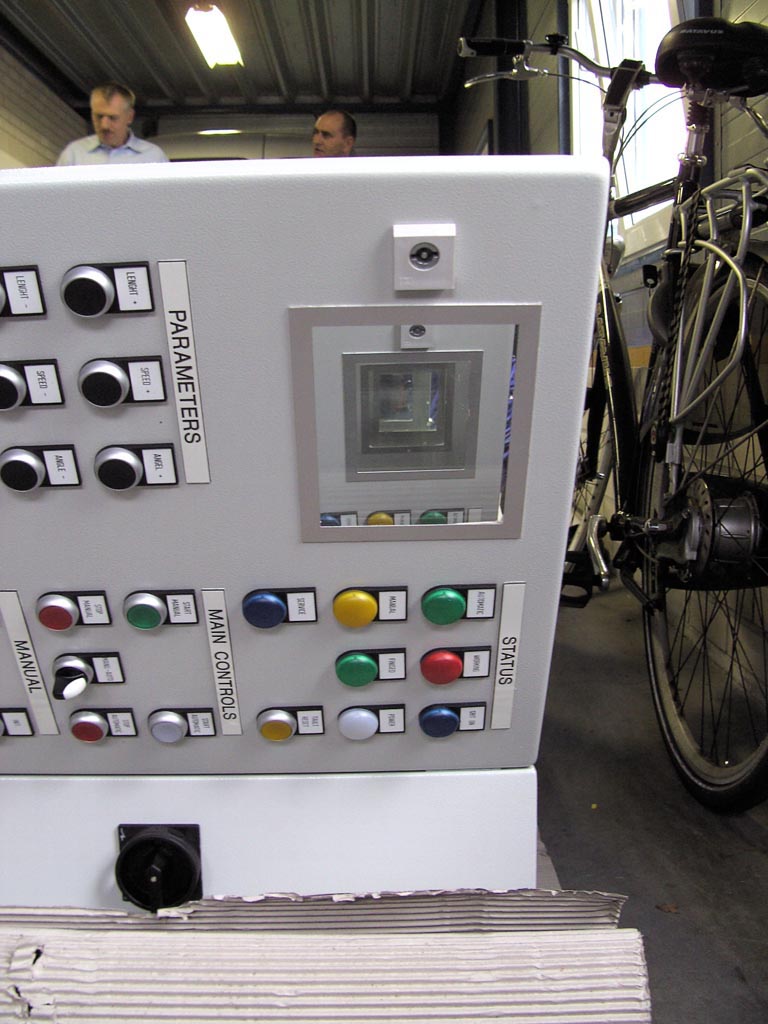

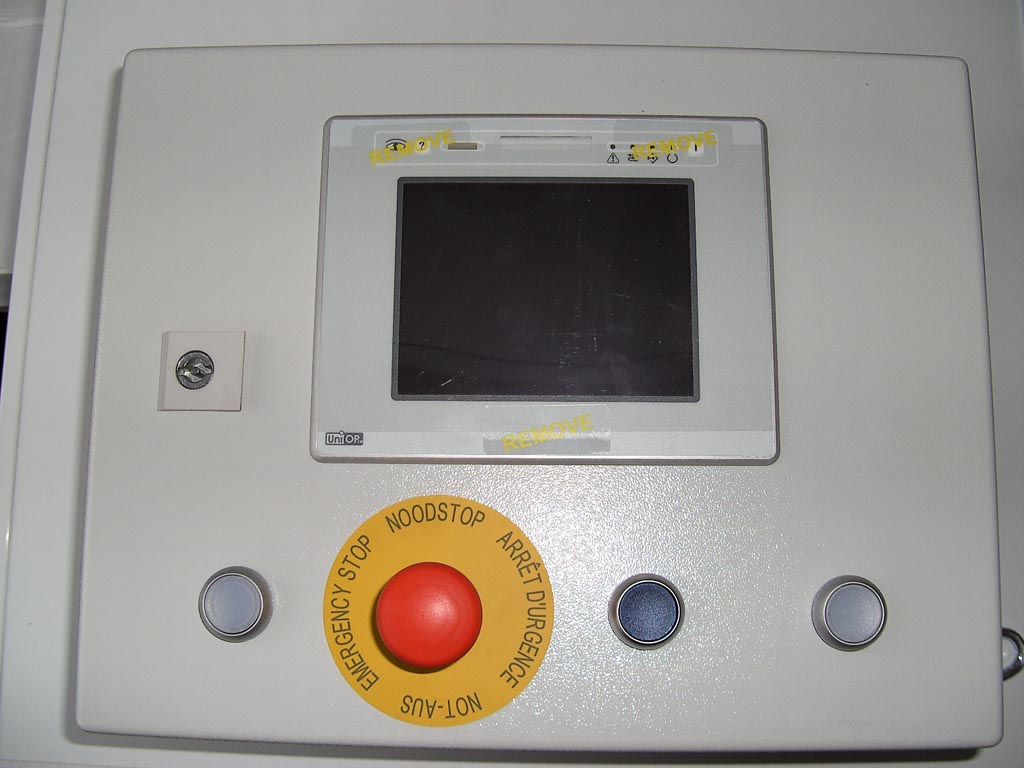

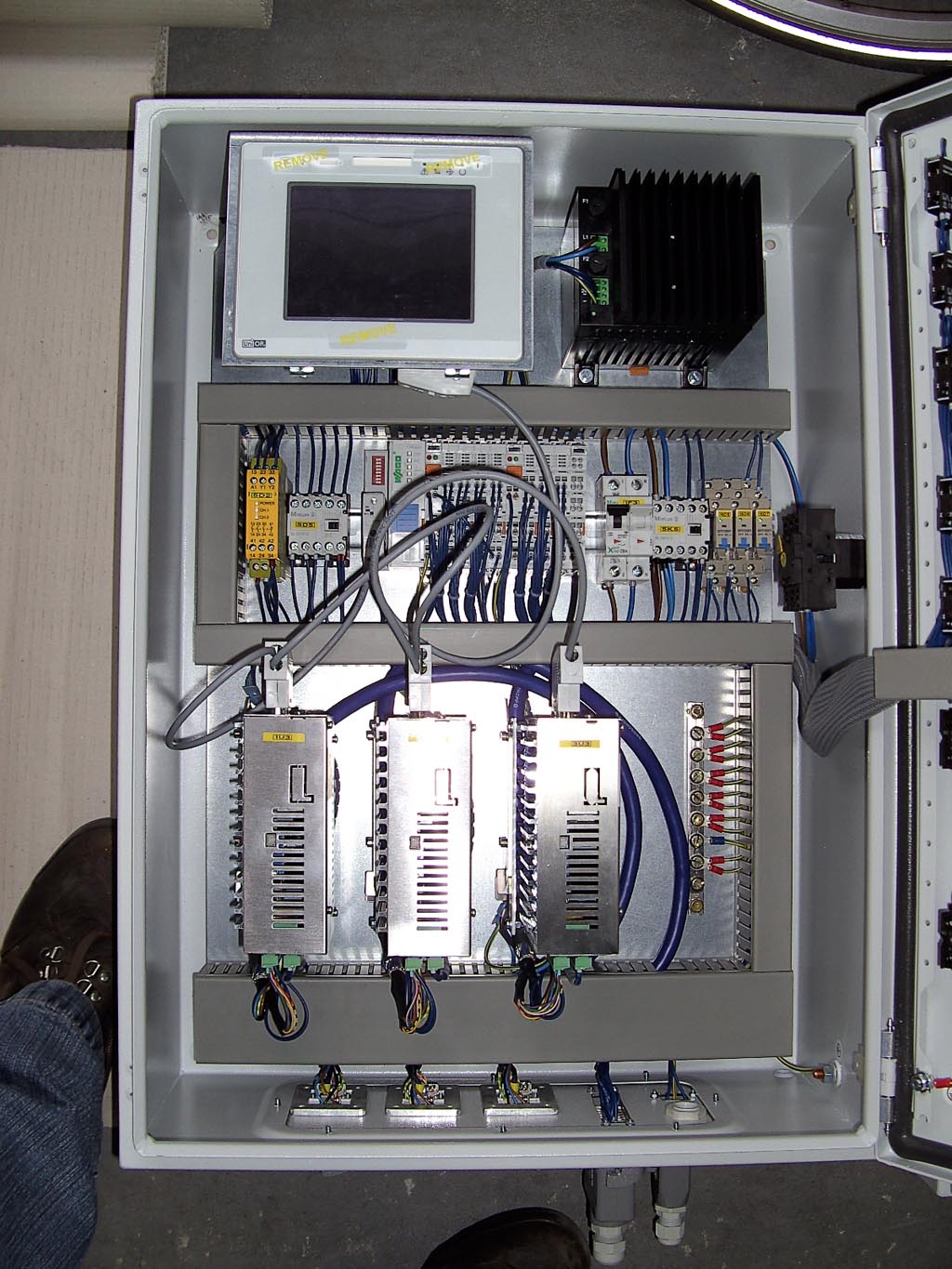

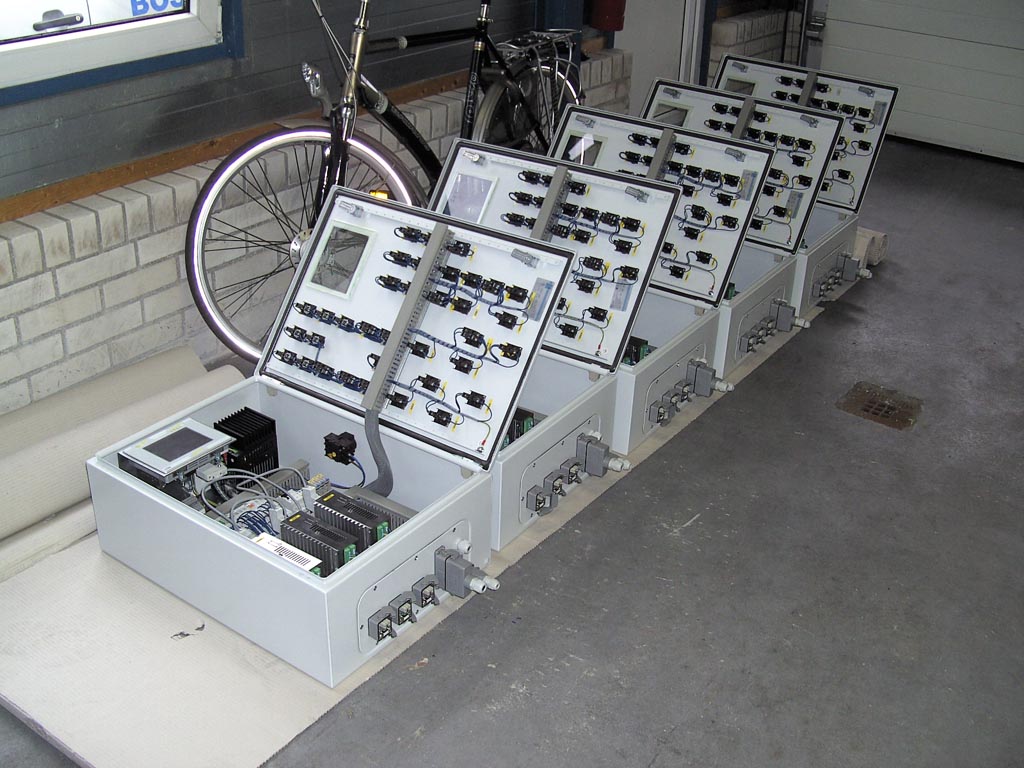

In samenwerking met Groshopp BV te Hardinxveld-Giessendam is een besturing ontwikkeld om
middels 2 gritstralen de uiteinden van een buis rondom te stralen. Het complete juk wordt
over de buis gehangen waarna de kooi 90º draait en de 2 lineaire bewegingen de straalkoppen
heen en weer bewegen. Waarbij de straallengte en de rotatie stapgrootte eenvoudig kan
worden ingesteld.
Bekijk video
Klik op foto
Bekijk video
K&T

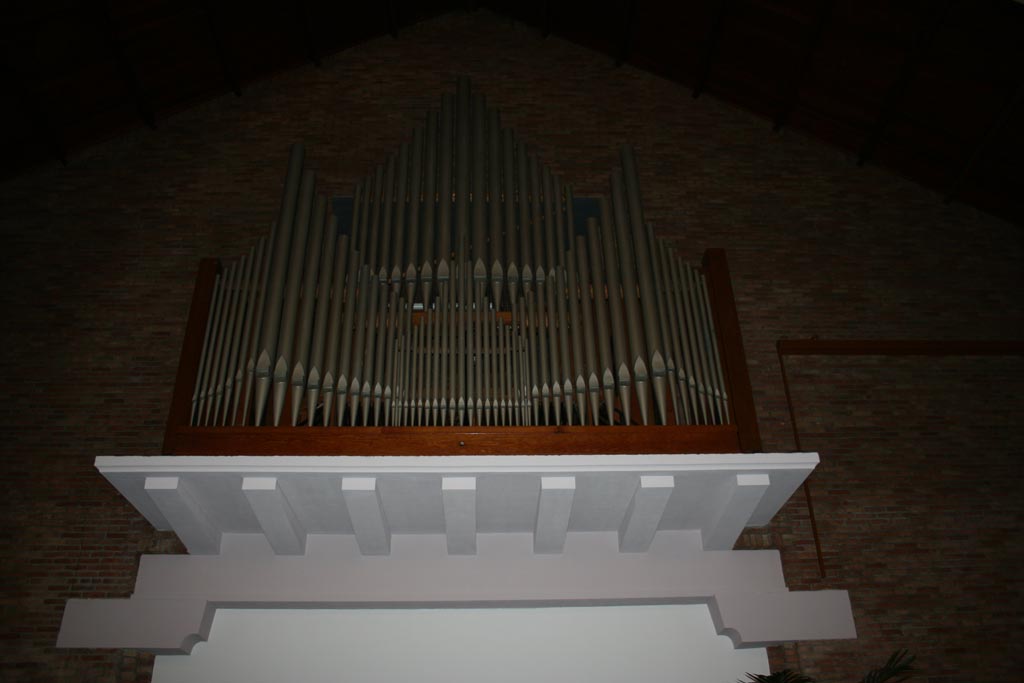

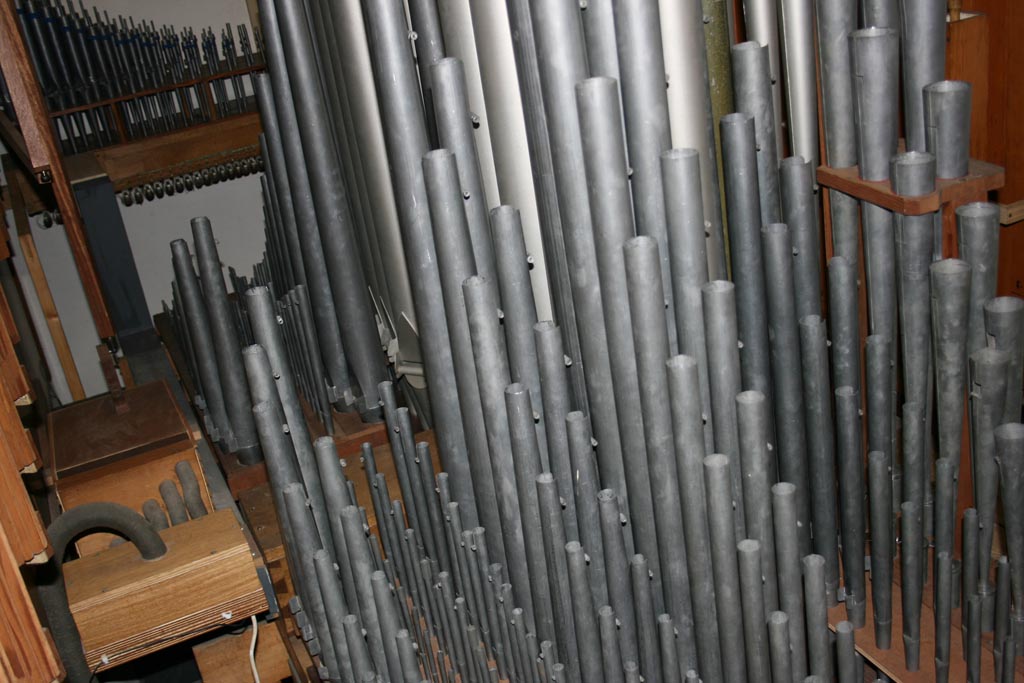

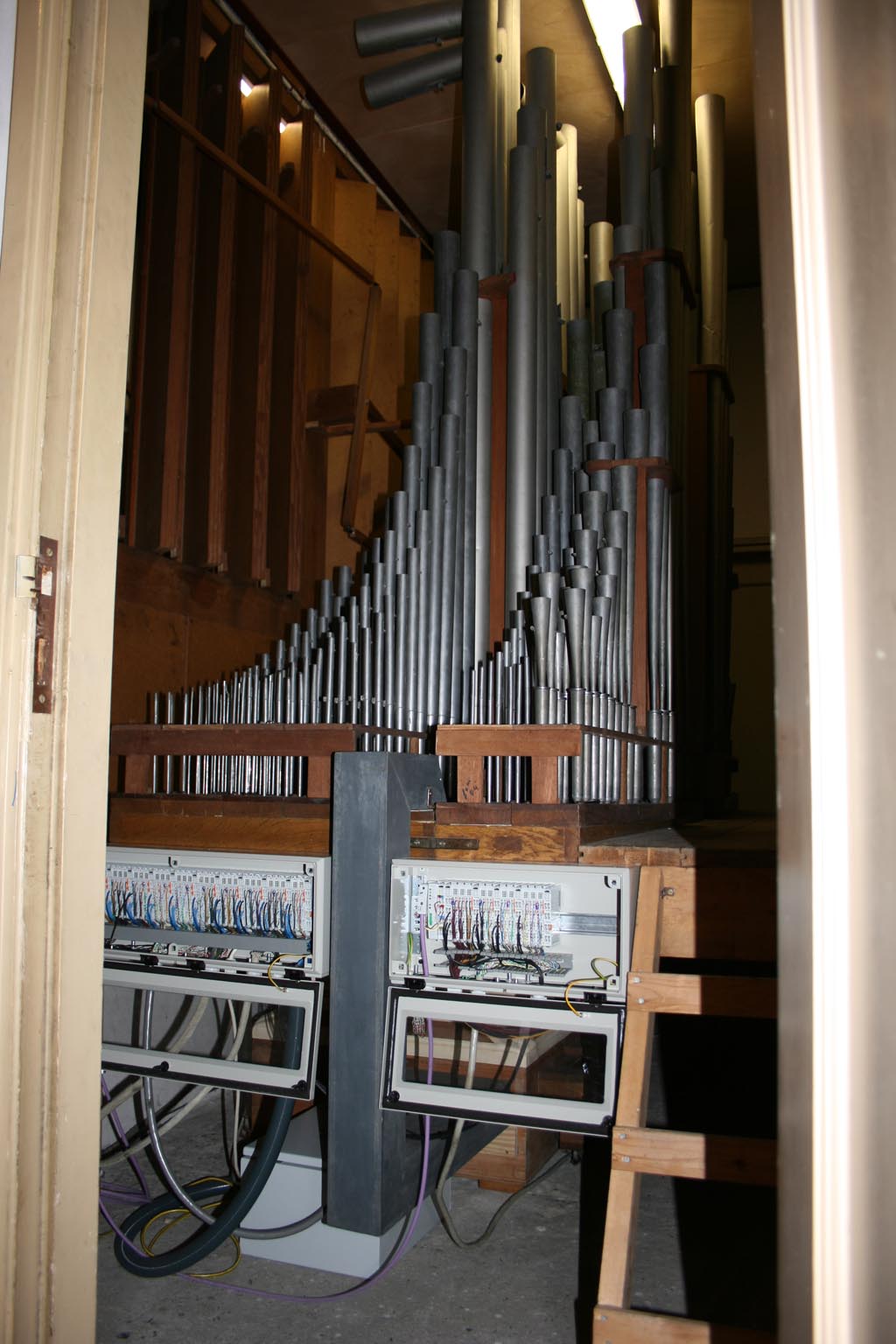

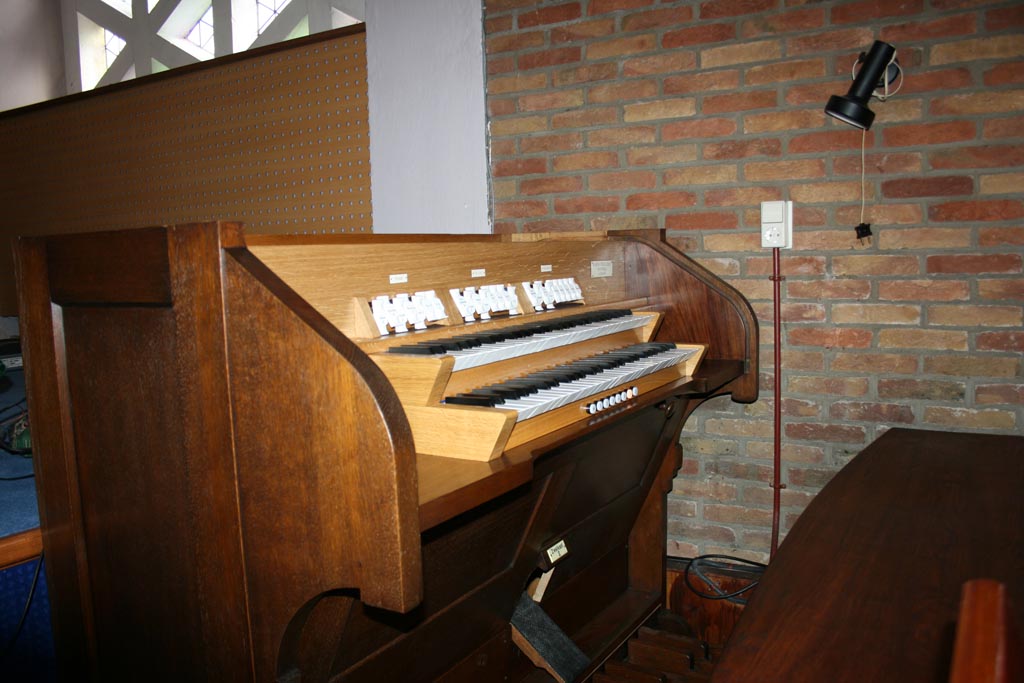

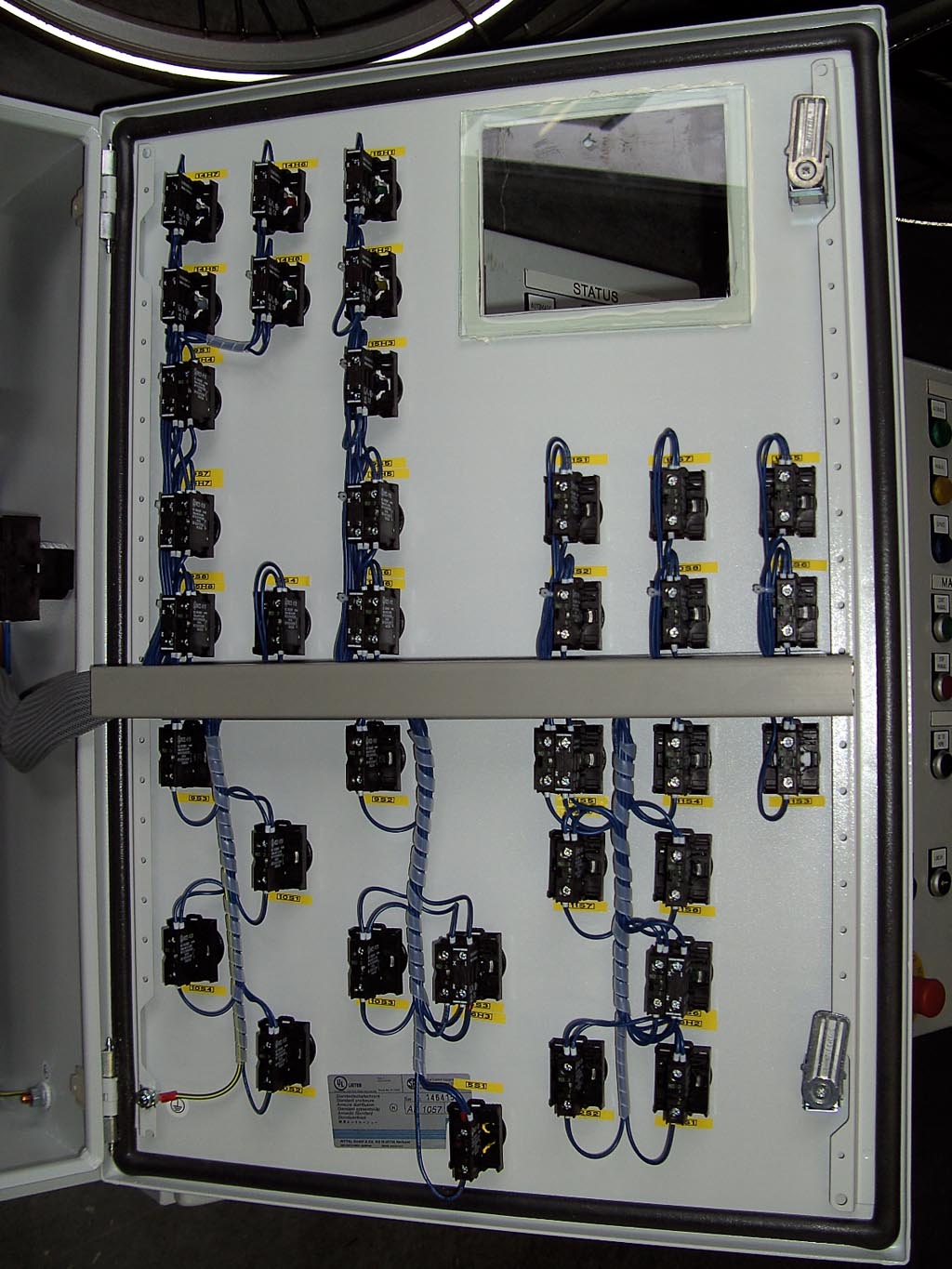

Kerkorgelbesturing te Middenmeer

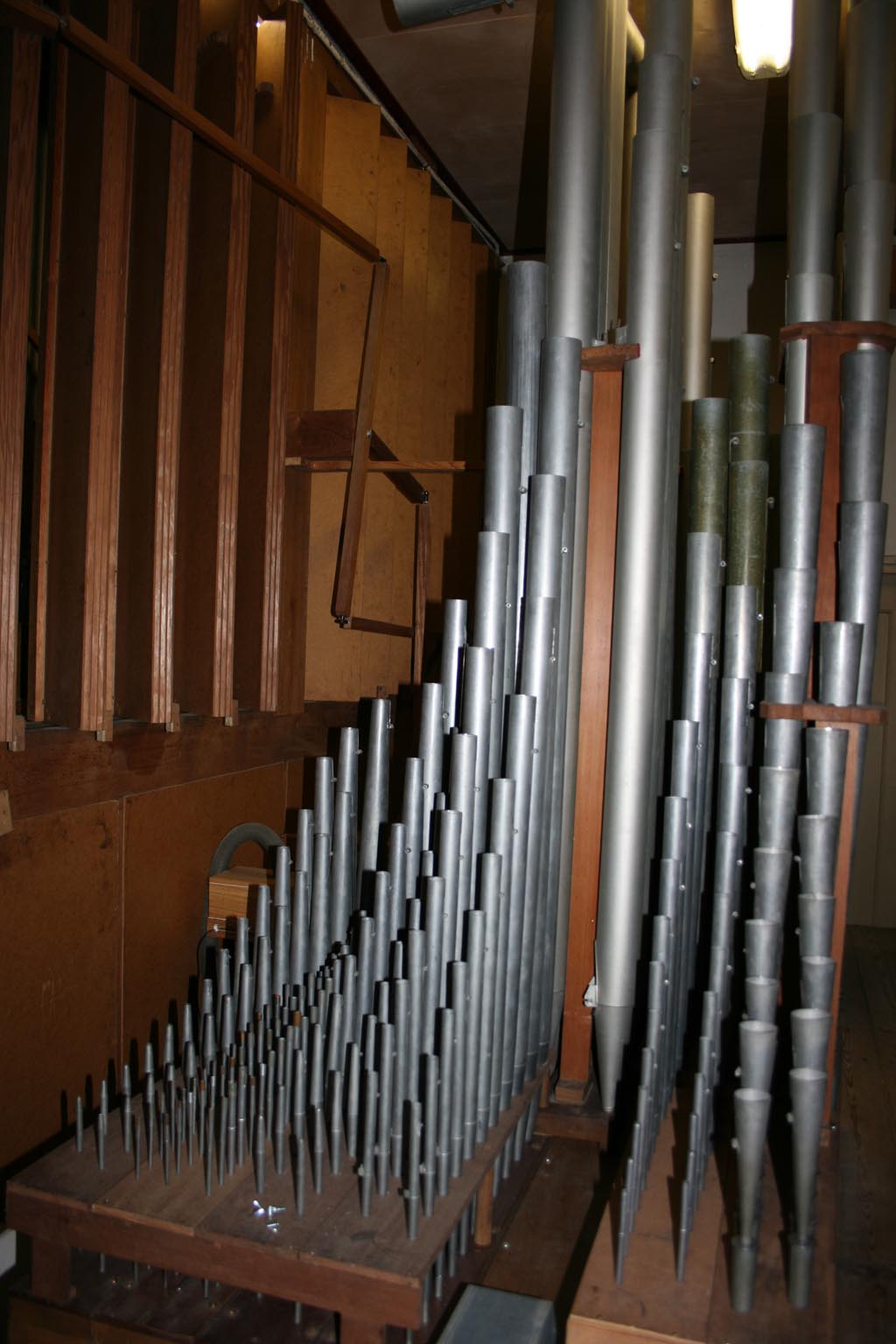

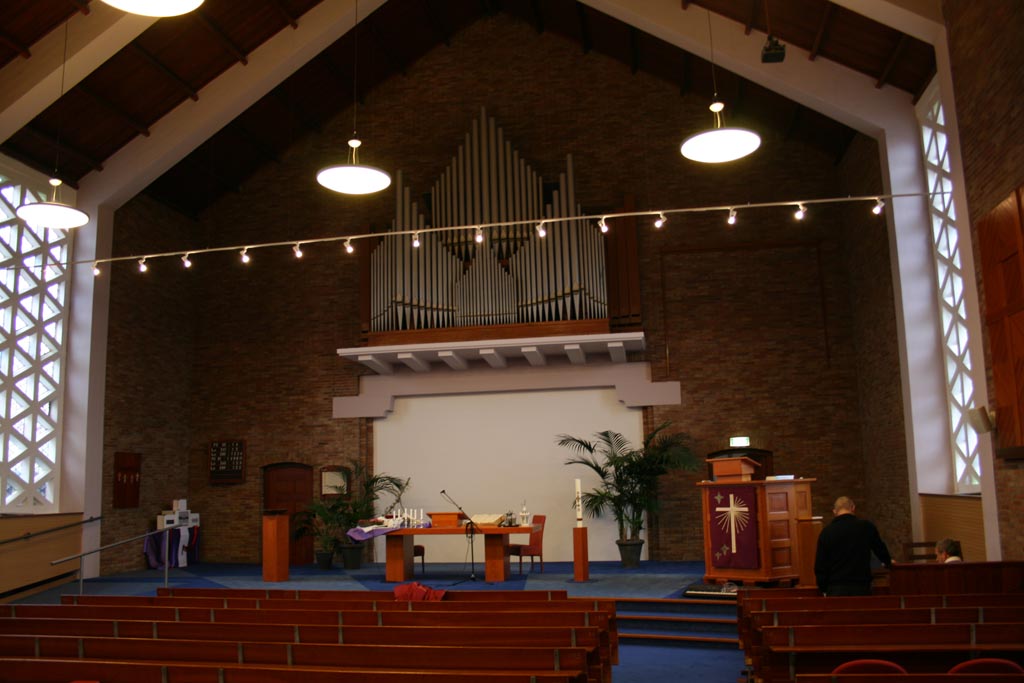

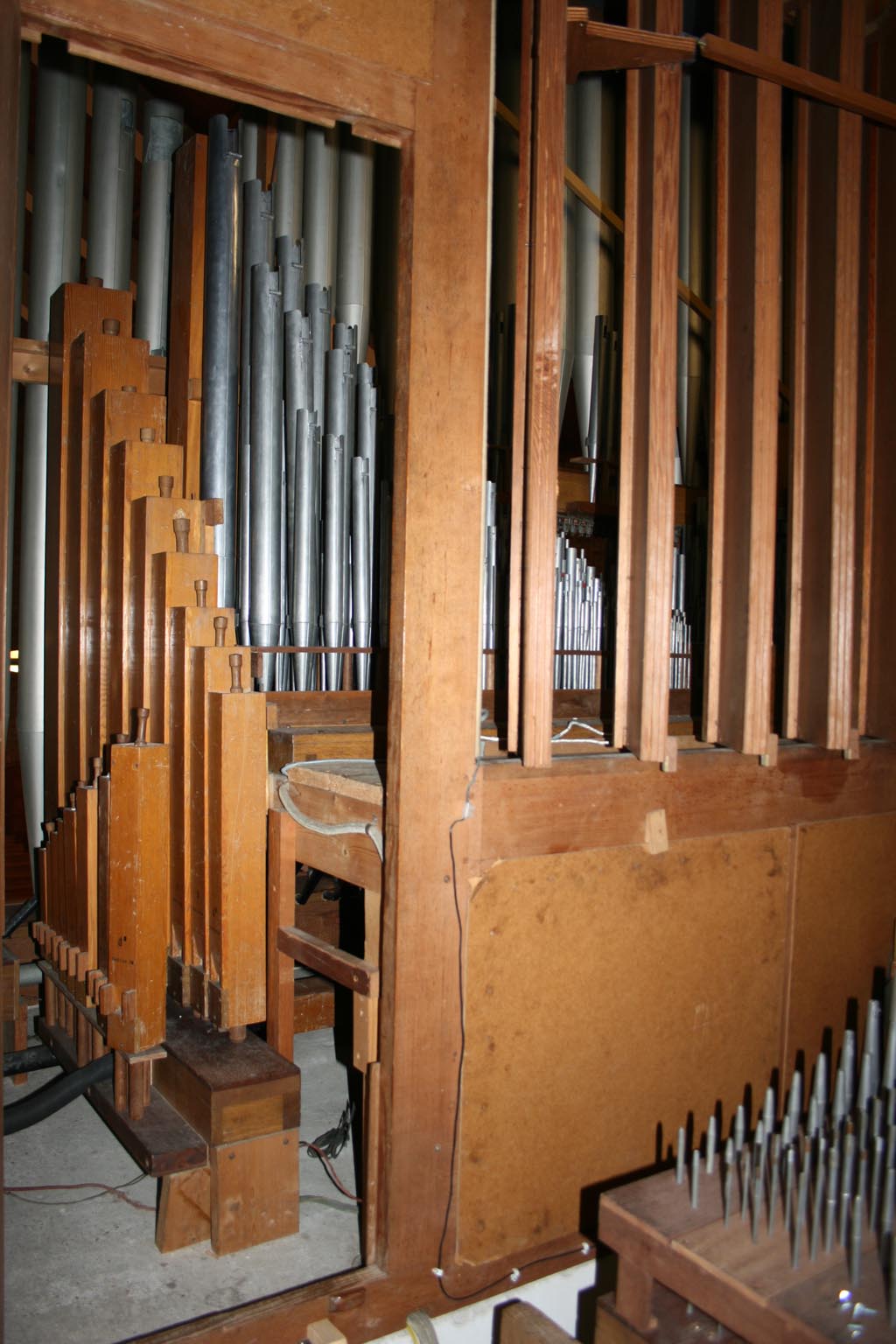

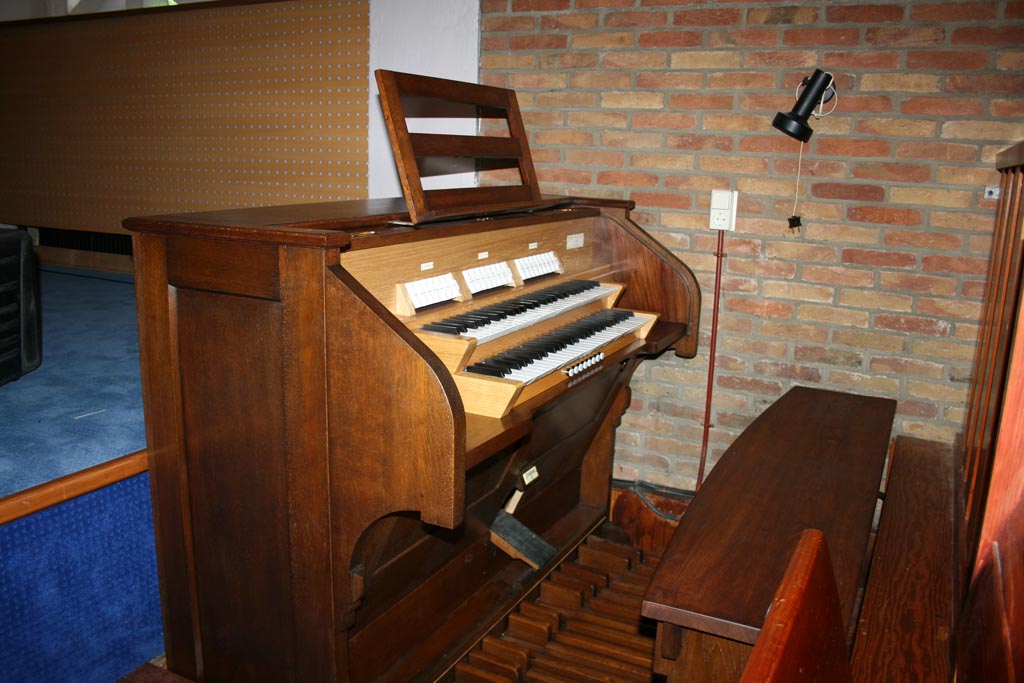

In samenwerking met Kaat en Tijhuis orgelmakers te Kampen, is een nieuwe besturing
ontwikkeld voor een kerkorgel. In de oude situatie liep er van elke toets van de speeltafel
beneden een draadje naar boven naar het orgel (+/180 stuks). In de speeltafel zaten mechanische
schakelingen om koppeling van klavieren te maken, welke zeer storingsgevoelig zijn.

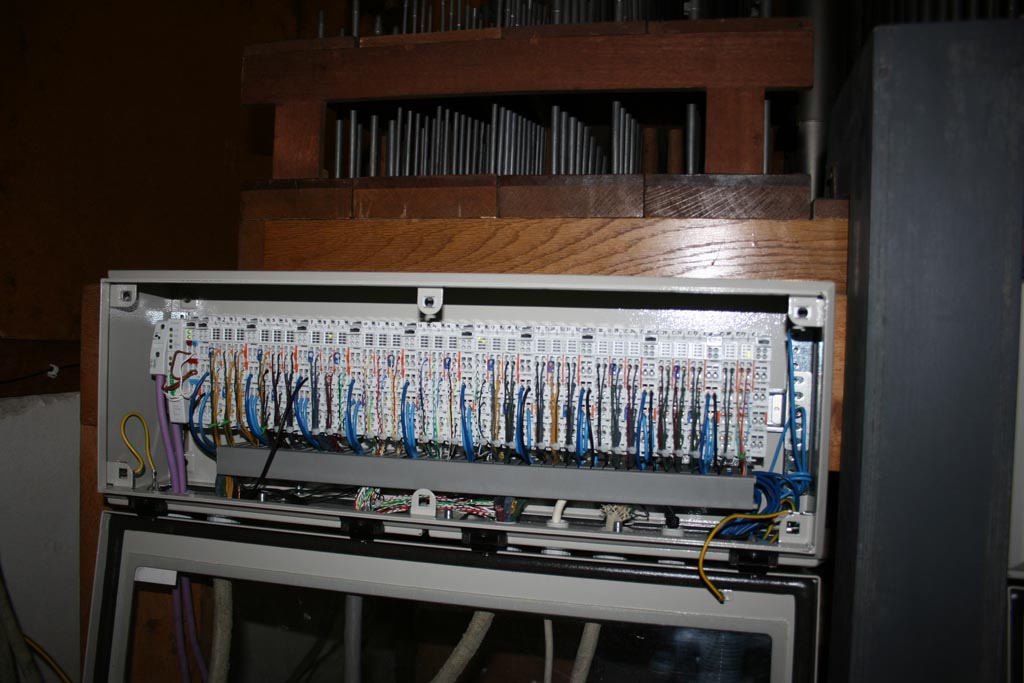

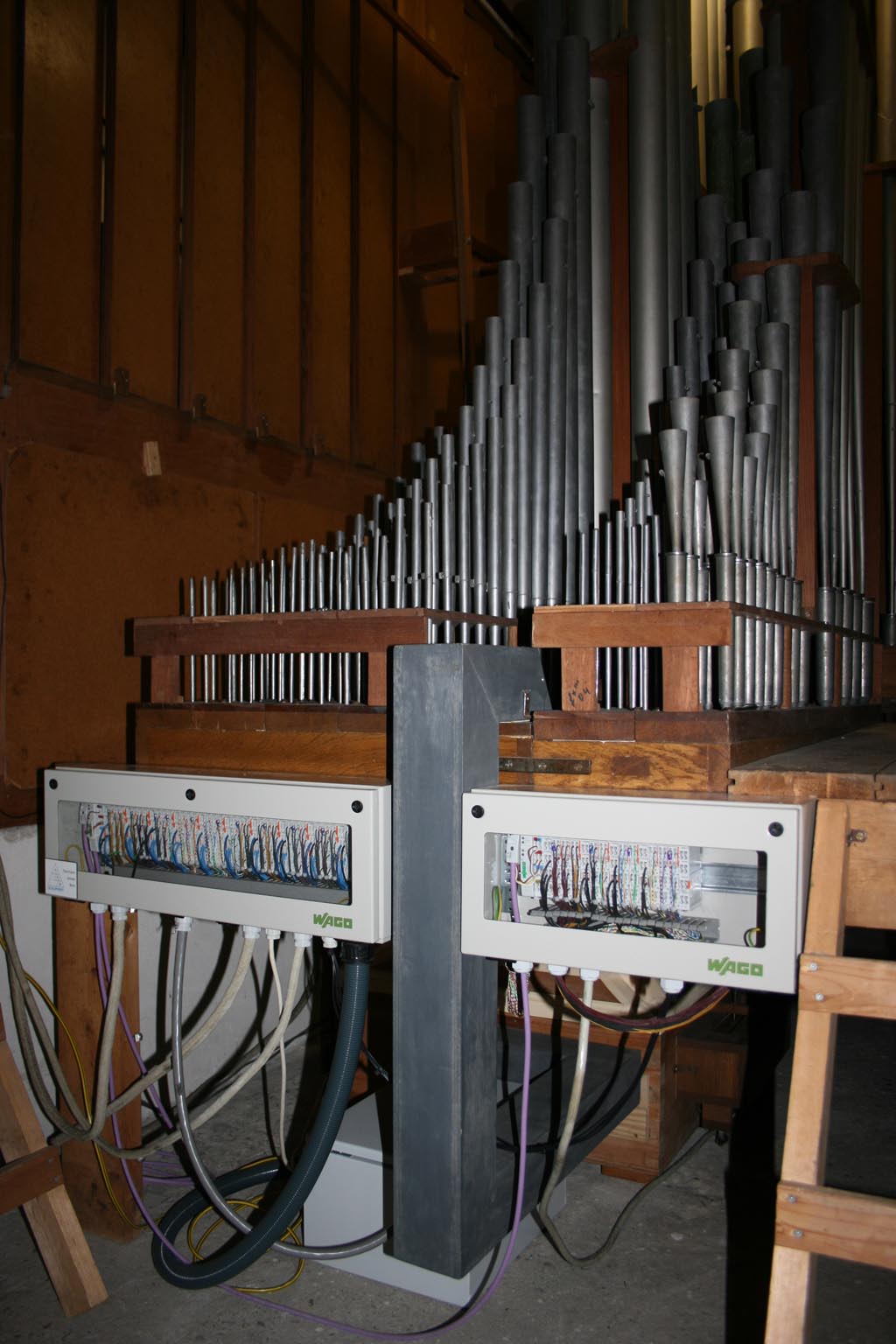

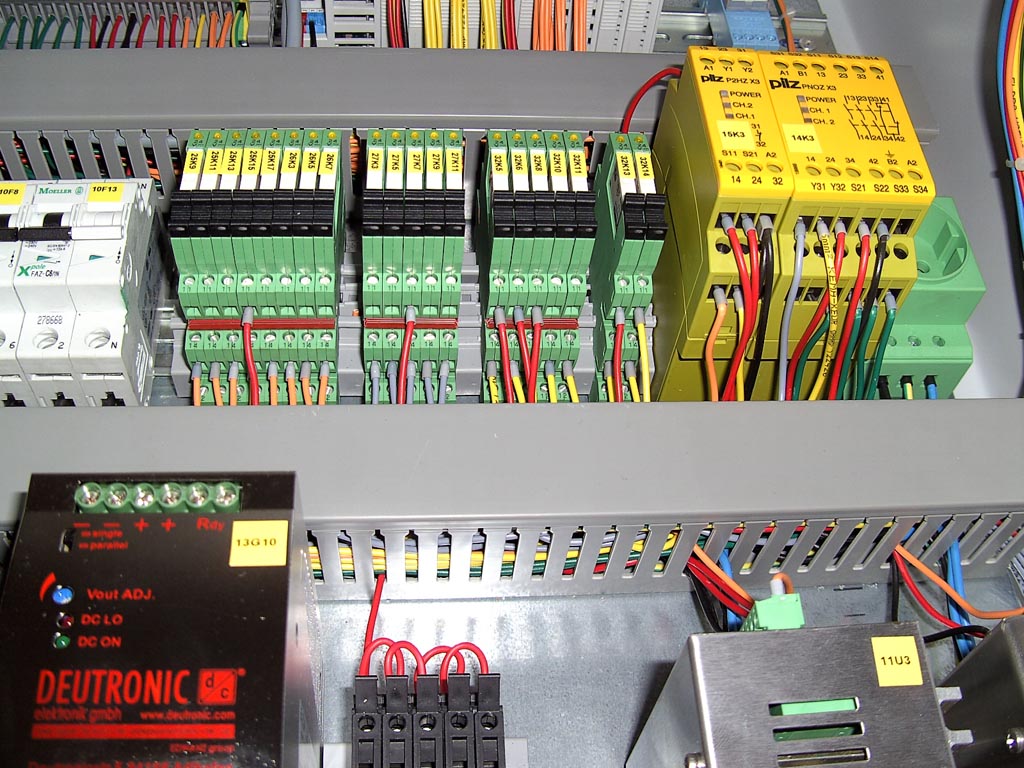

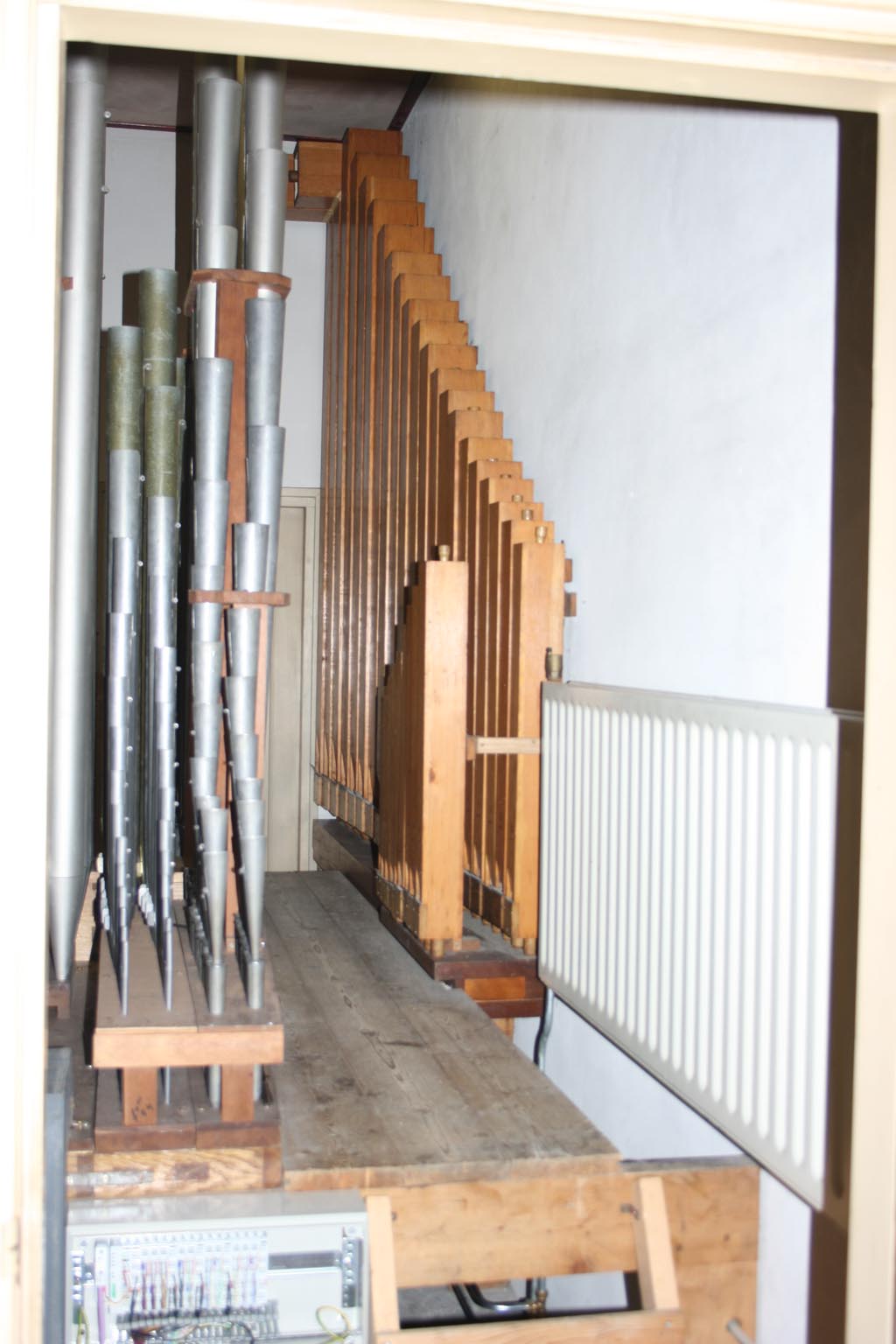

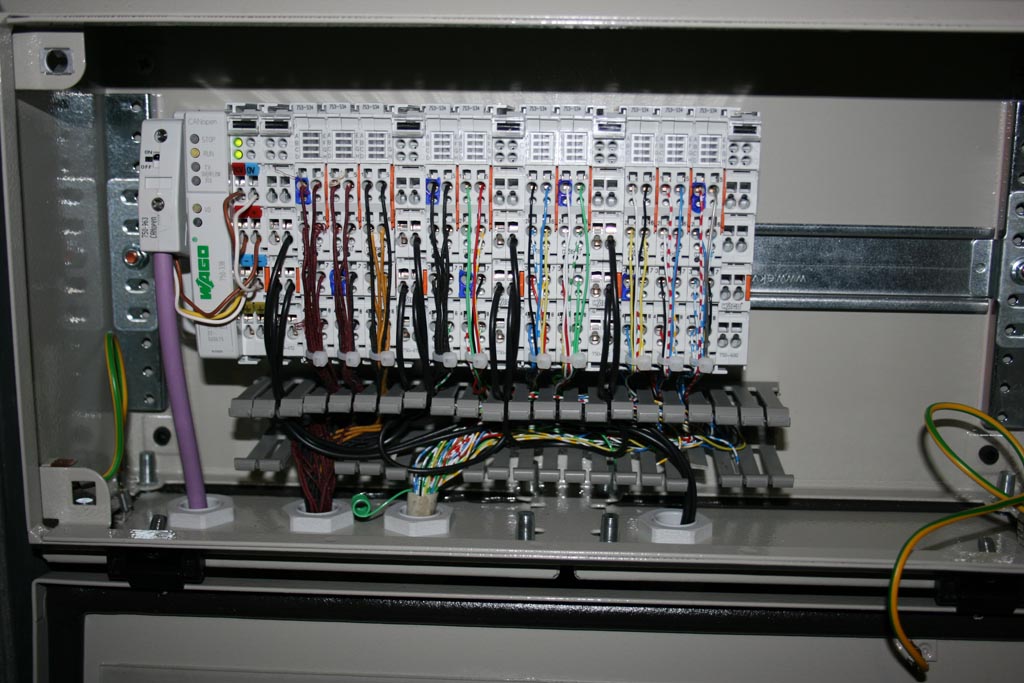

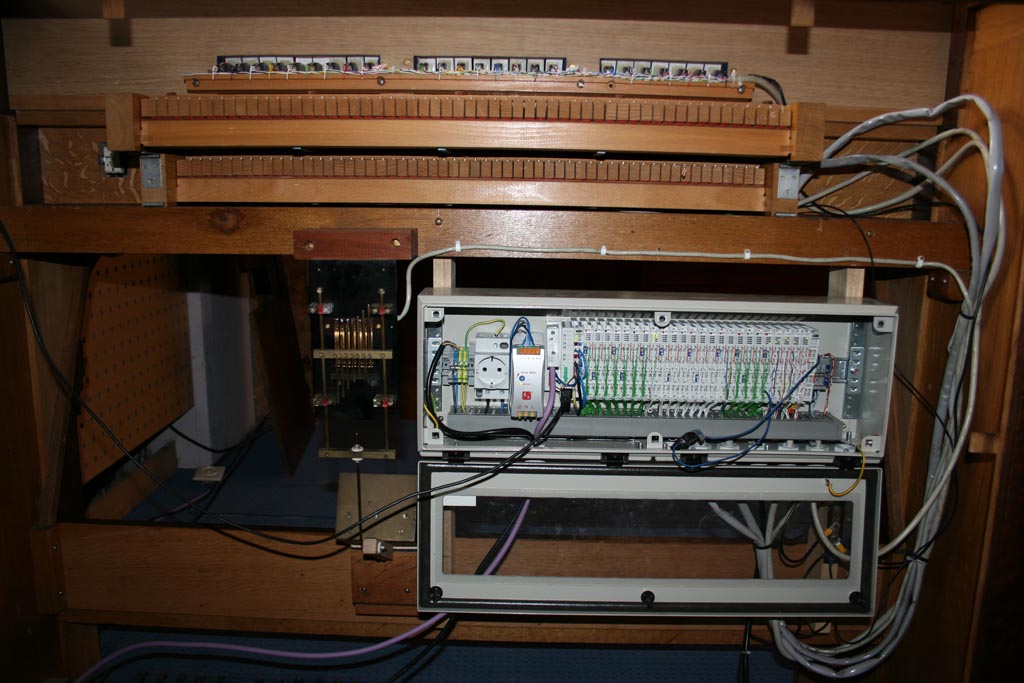

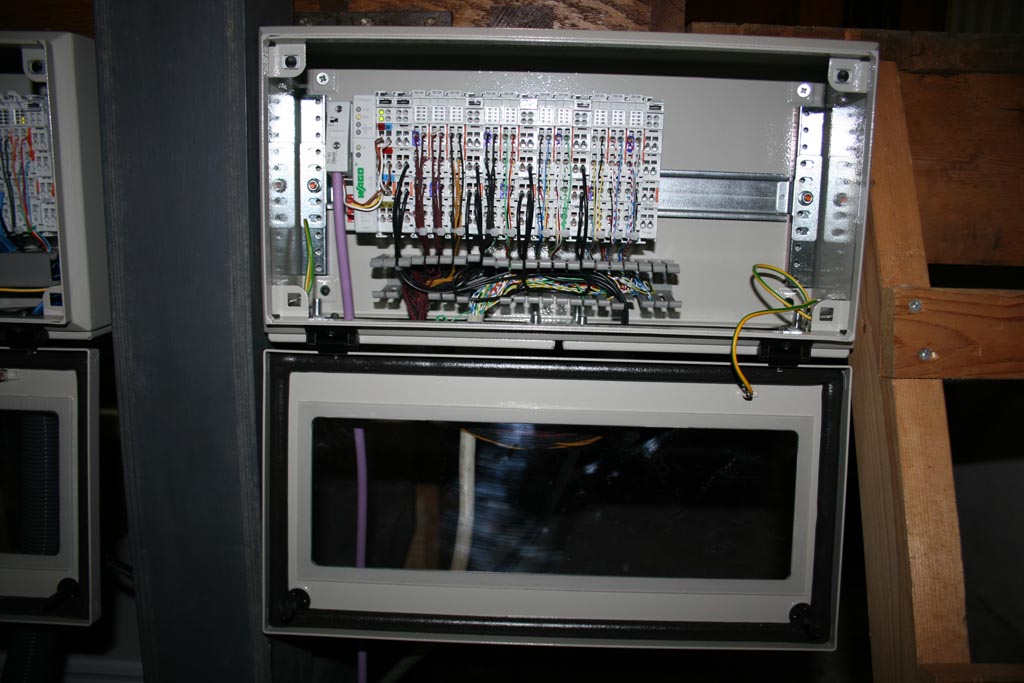

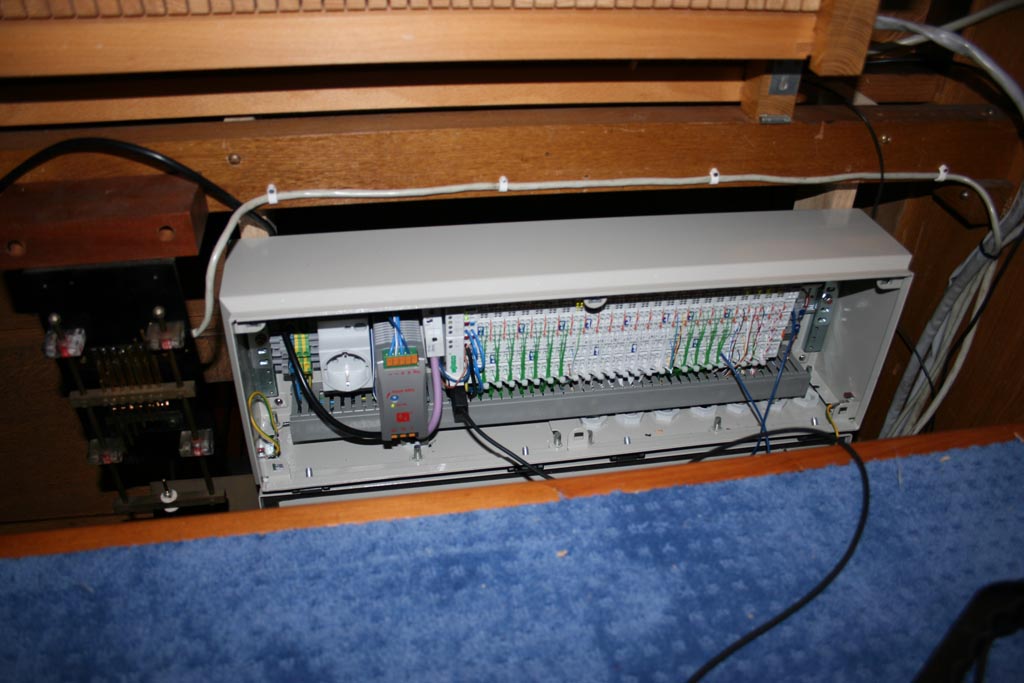

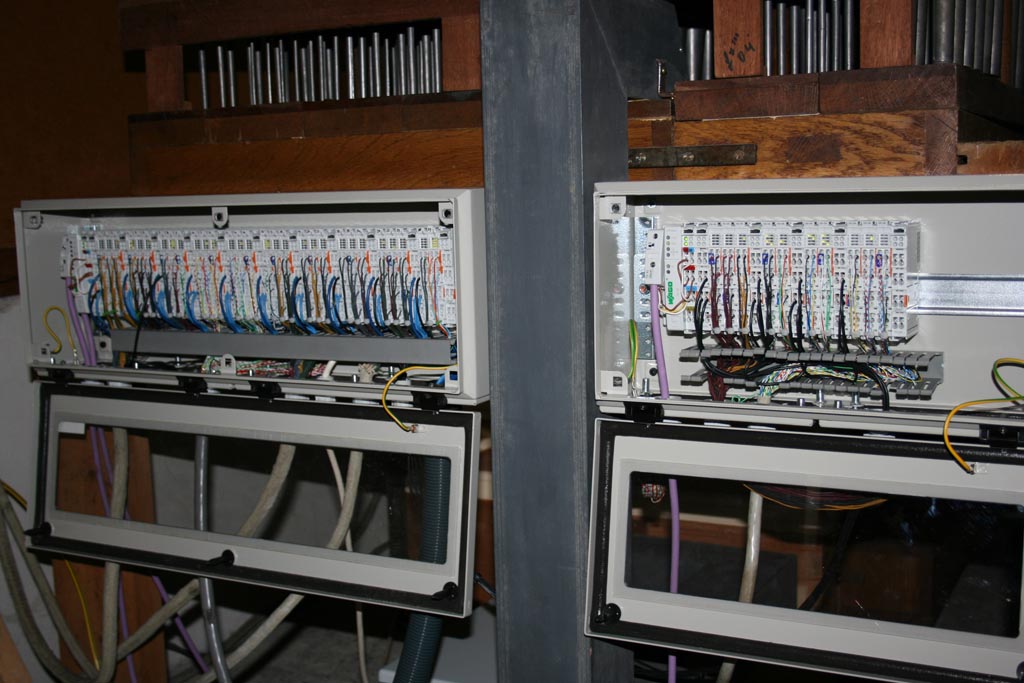

In de speeltafel is een Can-bus controller met Ingangsmodules geplaatst, in het orgel een
Can-bus slave met Uitgangsmodules. De storingsgevoelige schakelingen zijn helemaal
softwarematig opgelost. Van de speeltafel ligt er nu 1 vier aderig Can-bus kabeltje naar het
orgel, waarmee alles wordt aangestuurd. Tevens zijn er direct vrij programeerbare voorkeuze
mogelijkheden gecreeerd wat betreft de registratie.
Kortom ook in deze situatie kunnen standaard industriële componenten met een stukje software
een oplossing bieden.
www.kaatentijhuis.nl
www.kaatentijhuis.nl
Klik op foto

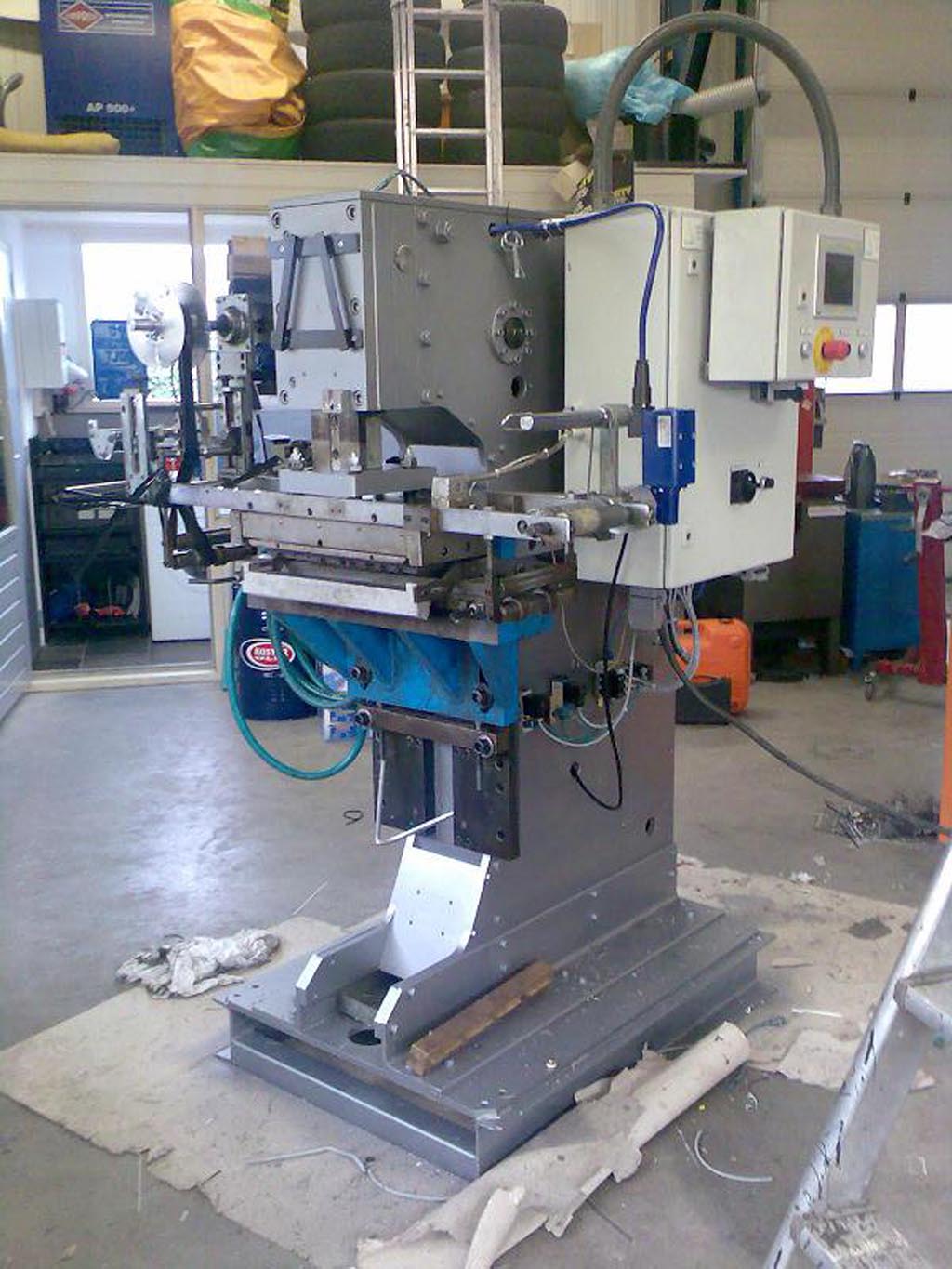

Kurz Sibotech

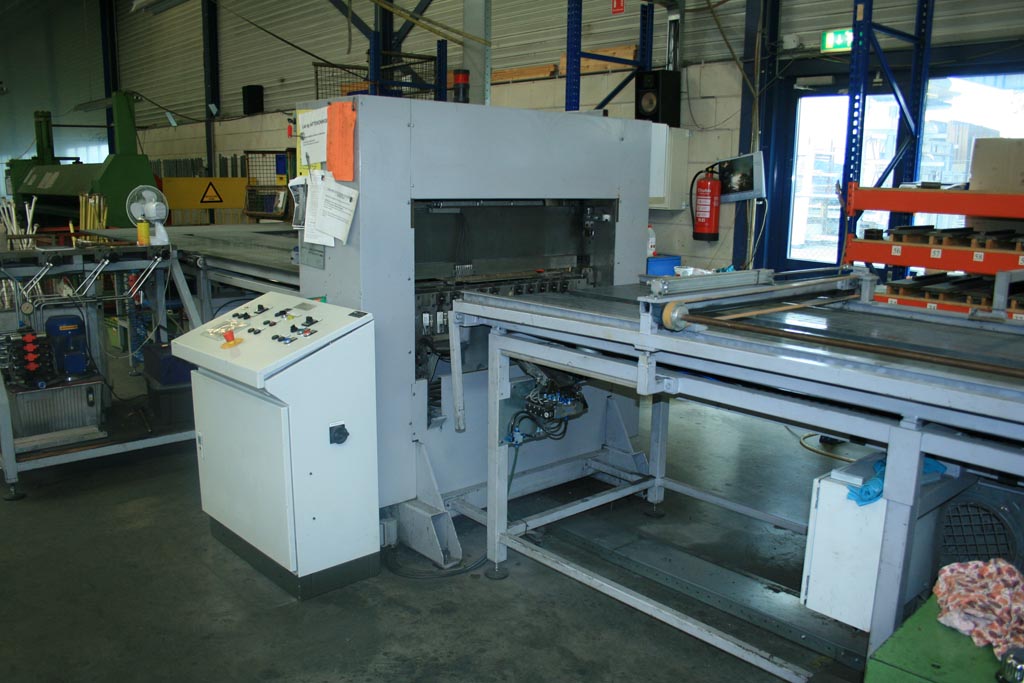

Bedrukkingsmachine voor kunstof
In samenwerking met de firma Sibotech uit Ulft is er een nieuwe besturing ontwikkeld voor
een oude bedrukkingsmachine van een gezamelijke klant. Belangrijk bij dit proces is dat de
folie strak gehouden wordt bij het sluiten van de verwarmde pers. Dit wordt tot stand gebracht
door de afwikkelkant met een constant koppel te laten trekken. Is de pers eenmaal gesloten,
wordt de folie ontspannen. Na de bedrukkingstijd wordt de folie "afgepelt" en door
getransporteert, om gereed te staan voor de volgende cyclus.
Deze machine heeft de mogelijkheid om extern met een robot te worden aangestuurd.
Klik op foto

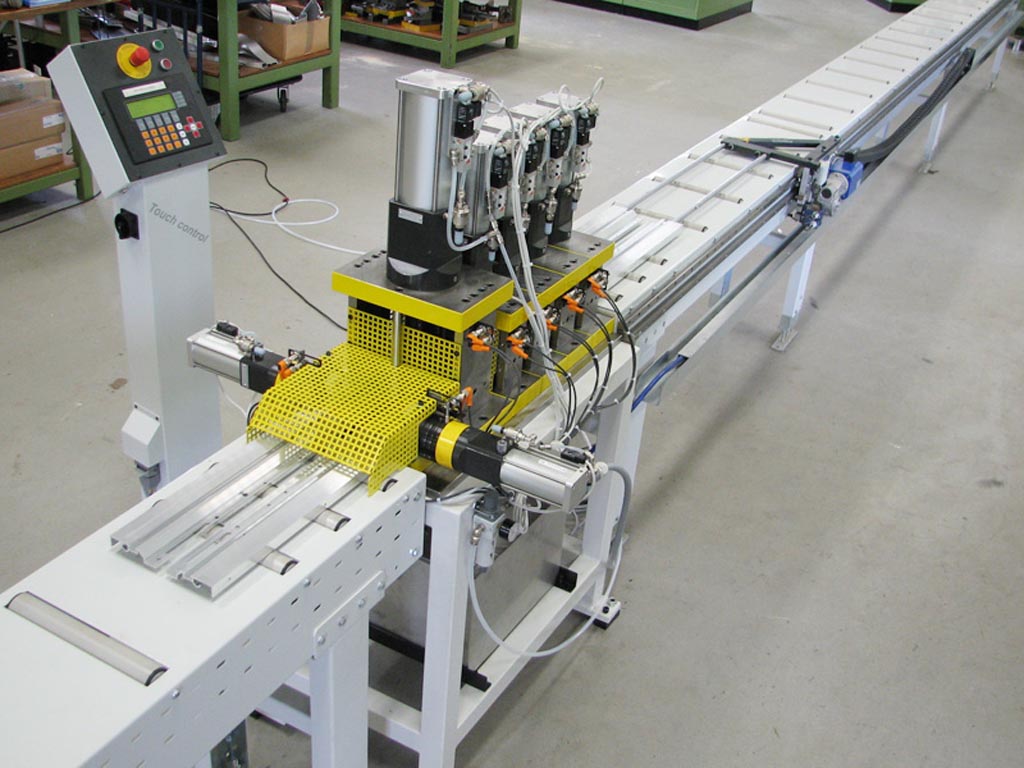

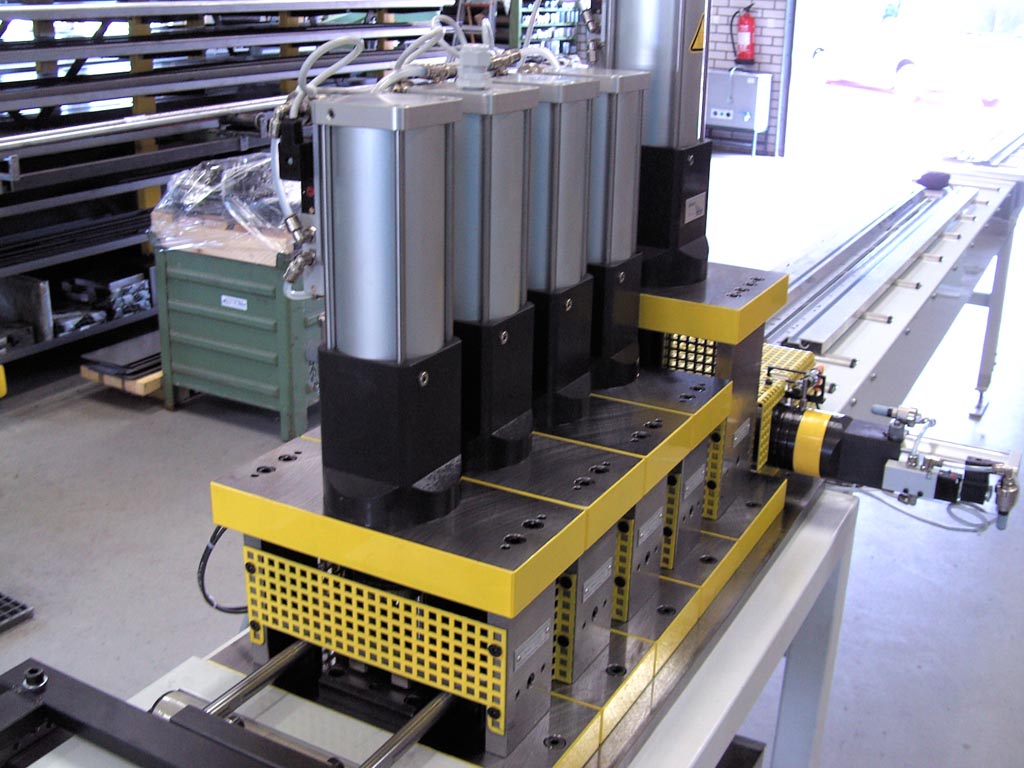

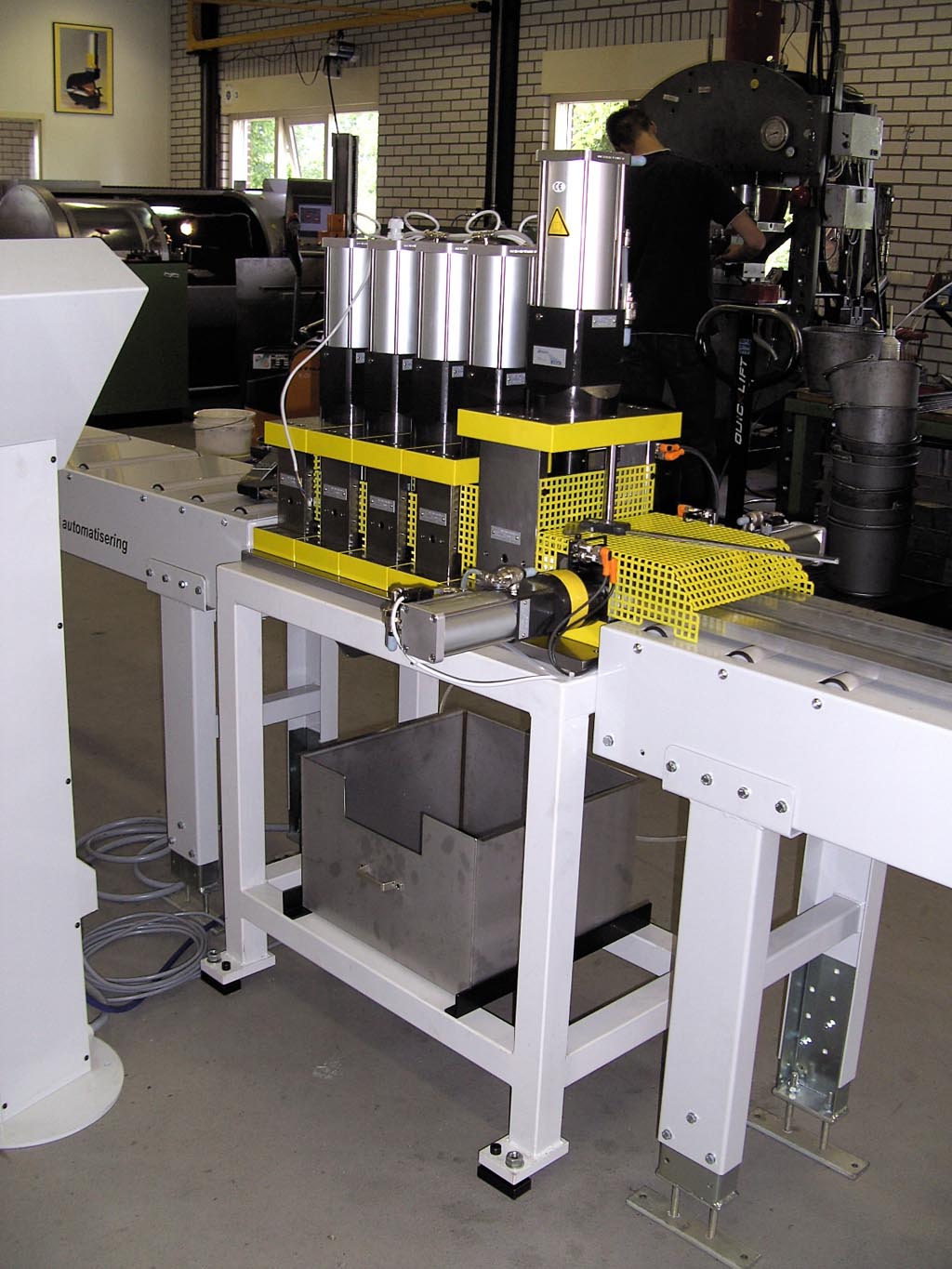

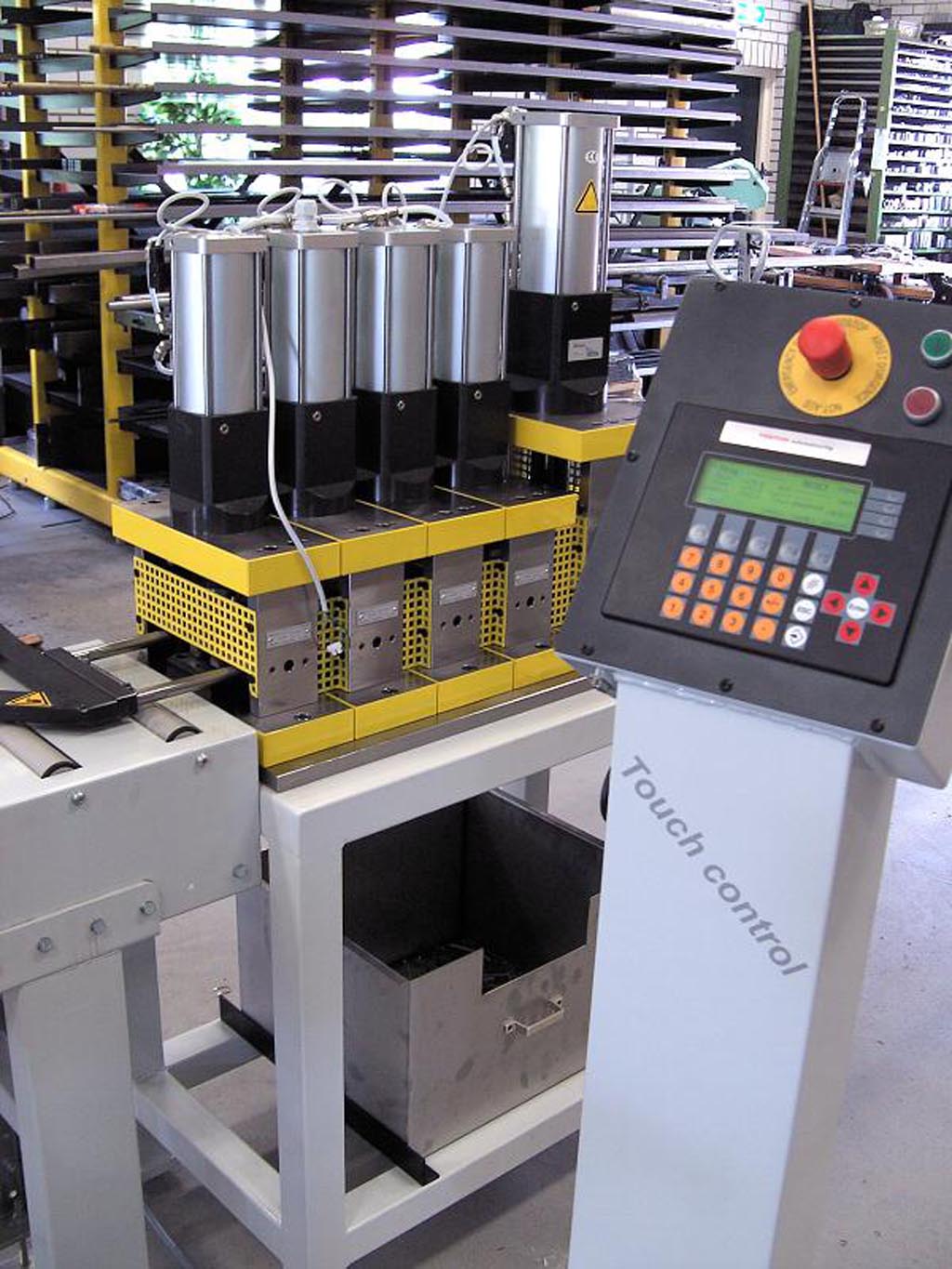

Meuleman 7 pons

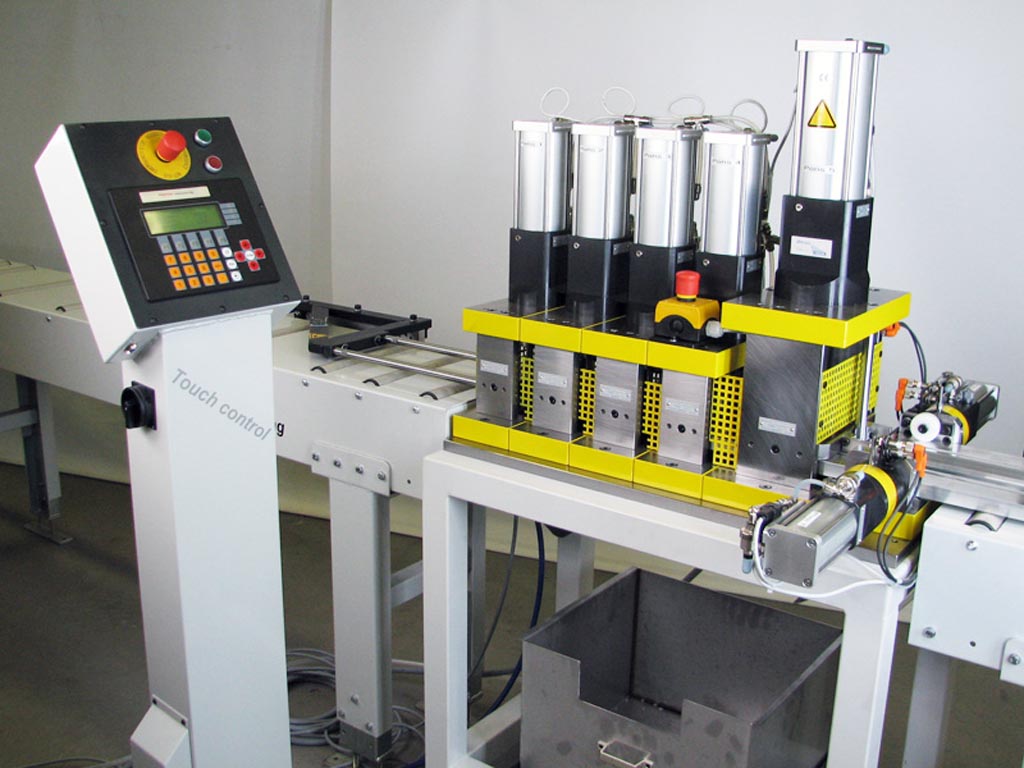

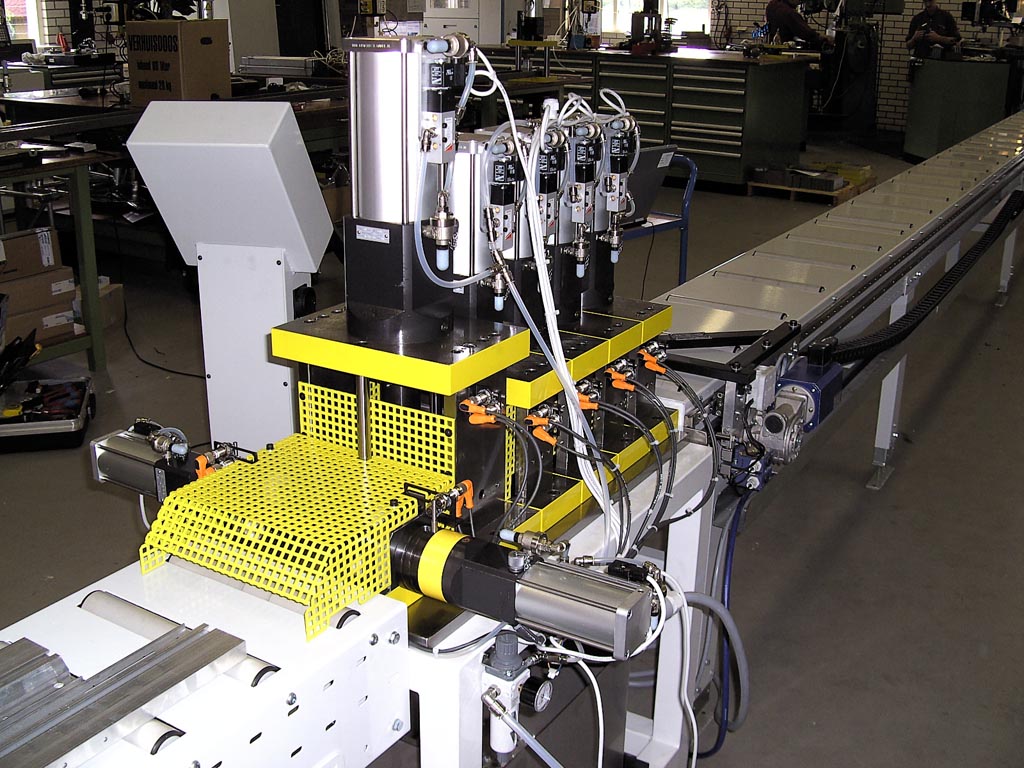

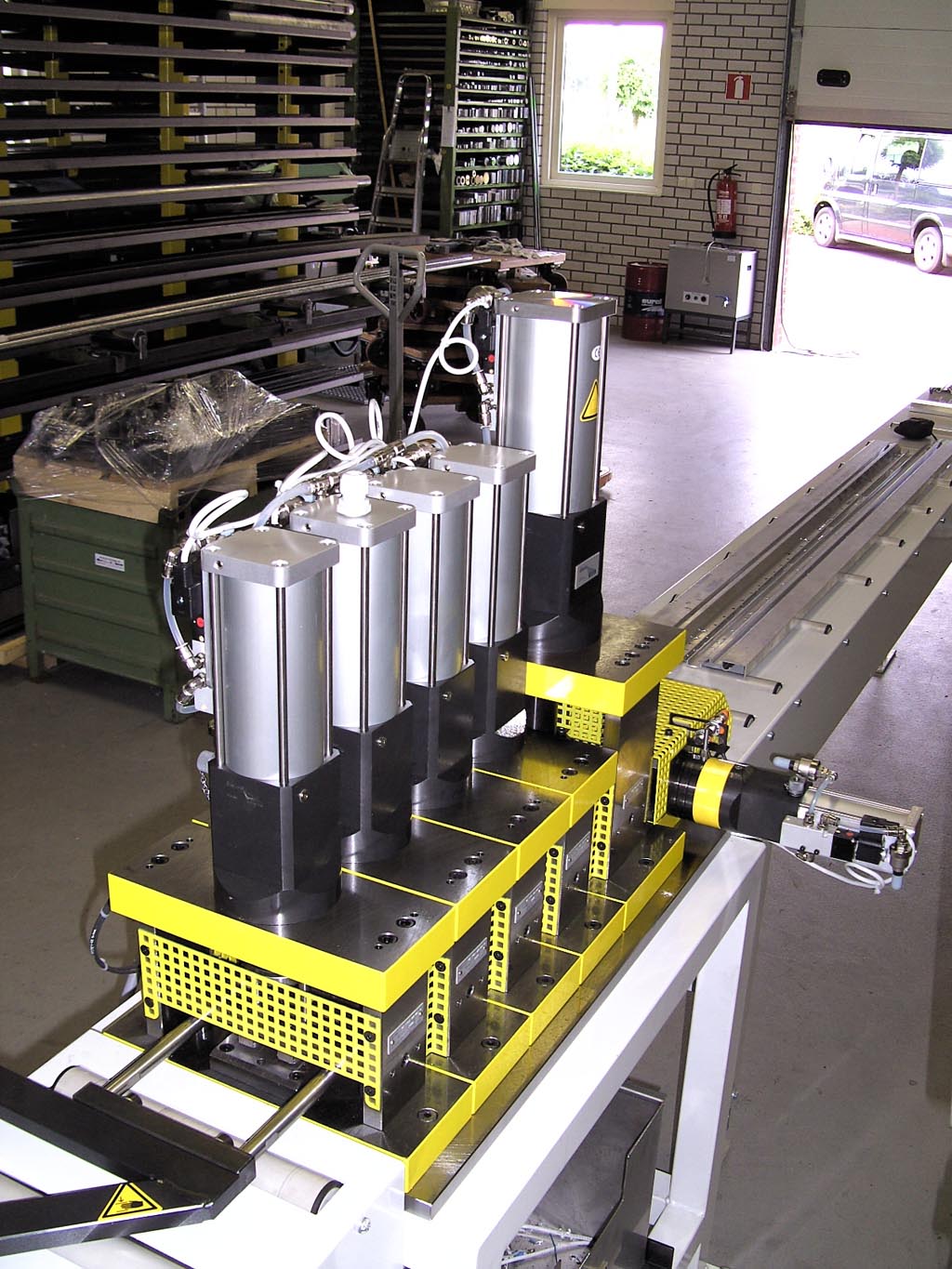

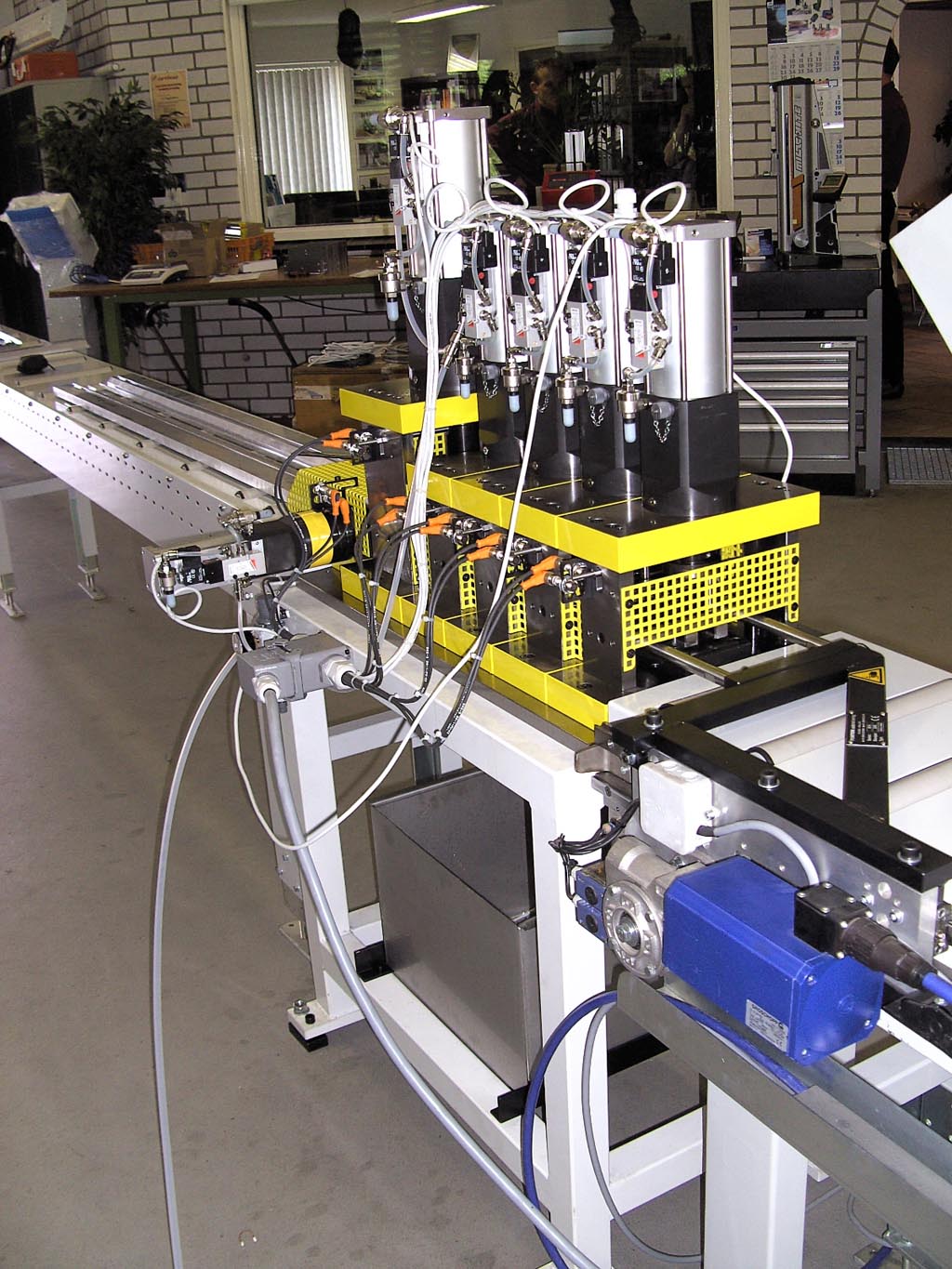

Ponsmachine Meuleman Engineering / Position Automatisering

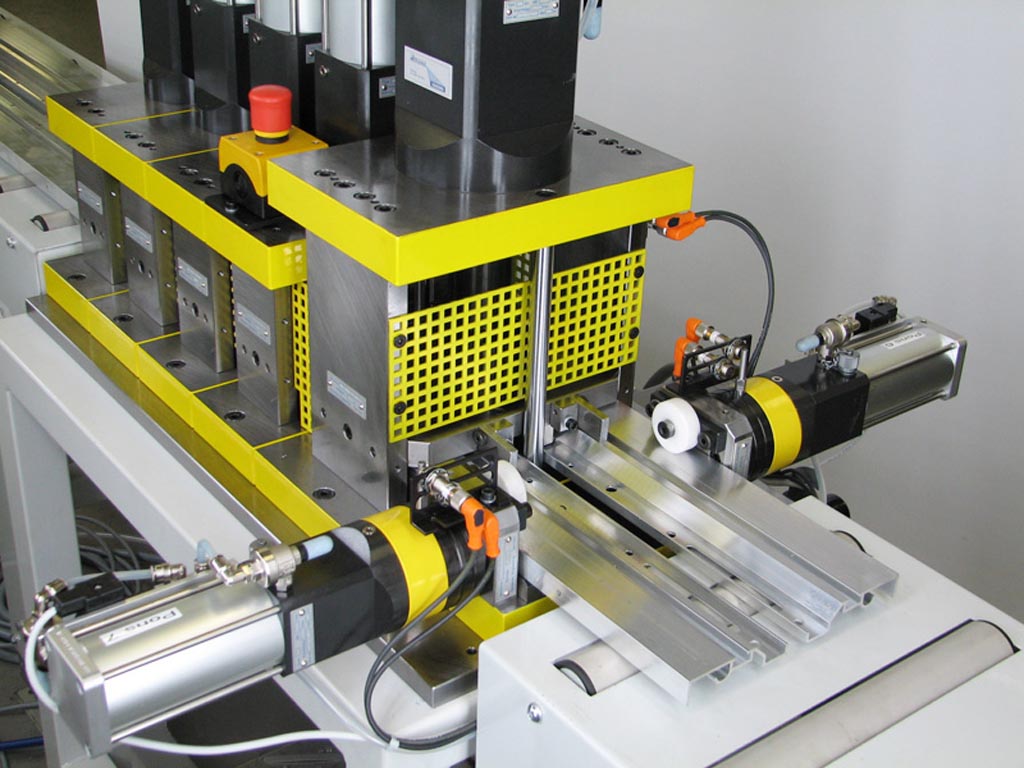

De firma Meuleman fabriceert en levert pneumatische krachtcilinders welke o.a. gebruikt
worden voor het ponsen van gaten en sleuven in buizen of strips. Meerdere cilinders met
ieder een eigen pons kunnen in lijn geplaatst worden om in het materiaal een patroon van
gaten en sleuven te ponsen.
www.meuleman-engineering.nl
www.buizenpons.nl
Software: gemaakt door TAB Schuppert i.c.m. TSB systemen te Duiven
Bekijk video
Belangrijk bij dit proces is het op de juiste wijze aansturen van enerzijds de aandrijving en anderzijds de verschillende cilinders. Op deze wijze is ieder gewenst patroon te maken.
Dit patroon kan in de besturing worden ingegeven. Na het oproepen van het juiste ponsprogramma zorgt de aanslagpositionering van POSITION automatisering voor het verplaatsen van het materiaal. De besturing zorgt ervoor dat het materiaal op de juiste plek stilligt en vervolgens de juiste pons wordt aangestuurd.
www.meuleman-engineering.nl
www.buizenpons.nl
Gebruikte besturing: GEL8230 van Lenord+Bauer
Software: gemaakt door TAB Schuppert i.c.m. TSB systemen te Duiven
Klik op foto
Bekijk video
Position automatisering
Boor zaag Straat
Boor / Zaag straat voor aluminium profielen t.b.v. rolsteigers
Het basismateriaal ligt in het magazijn. Het systeem haalt een product uit het magazijn
en zorgt er volautomatisch voor dat de steigerpijpen op lengte worden gemaakt en op de
juiste posities van gaten worden voorzien. Het hart van de besturing is een Lenord+Bauer
GEL8230 MotionController. Deze zorgt voor de gehele PLC afhandeling alsmede de positionering
van de servo opduwer. Via de visualisering op de PC wordt de data naar de controller
gestuurd voor het te maken product. Belangrijk hierbij is de reproduceerbaarheid en
de nauwkeurigheid zodat een lasrobot de profielen kan verwerken.
Klik op foto

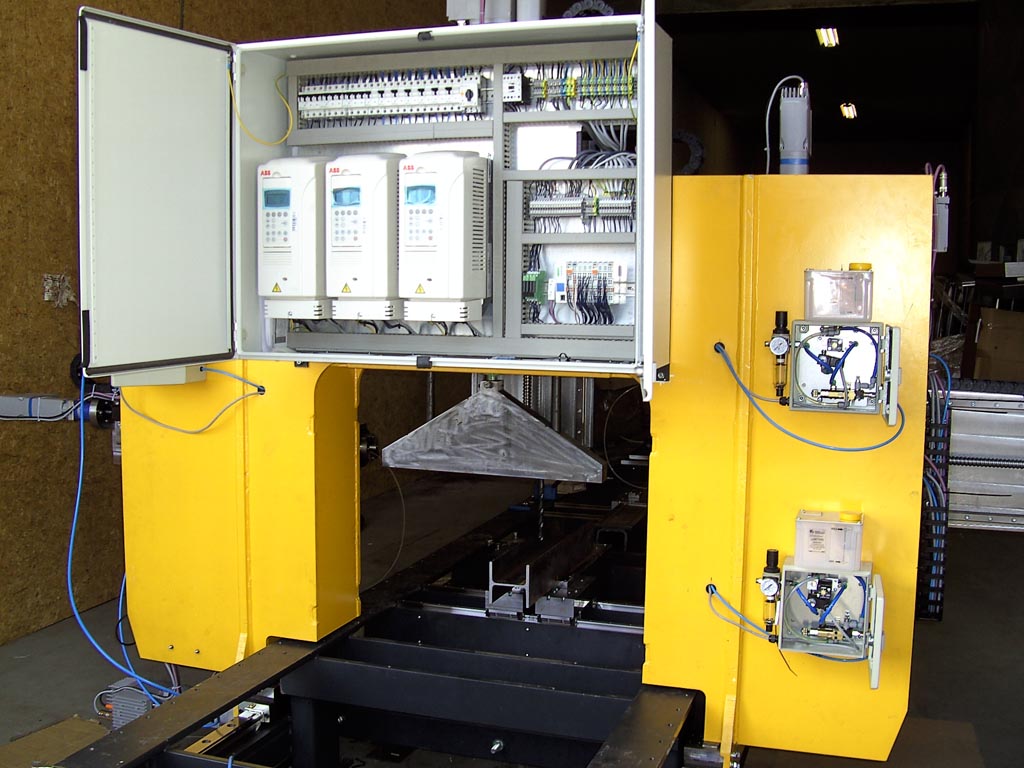

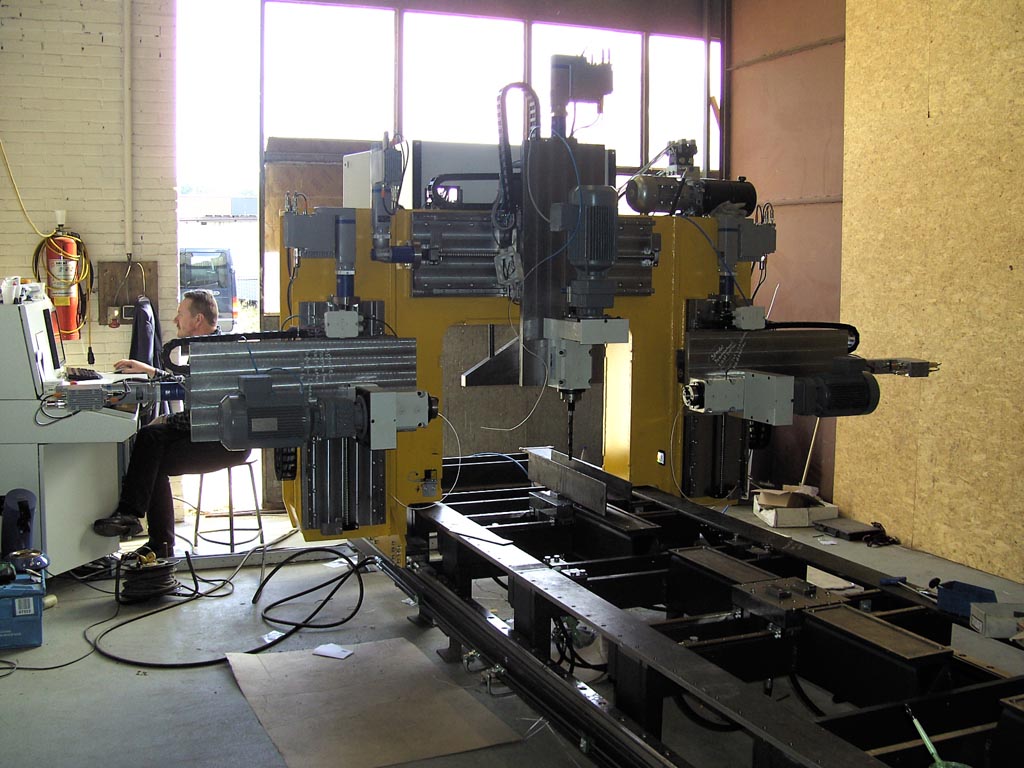

Boorstraat
Boorstraat voor Staalconstructies
Het basis materiaal (bijvoorbeeld H-balk) wordt op het bed gespannen. Vanuit het tekenpakket
worden DSTV bestanden naar de machine gezonden waarna de boormachine over het bed "wandeld"
en daarbij van 3 zijden gelijktijdig het gewenste patroon boord. De voorkant van de balk
word middels een laser sensor gedetecteerd. De boorkoppen "zoeken" het materiaal op en
maken hun boorbeweging. De besturing maakt gebruik van een zevental servomotoren met
geïntergreerde inteligentie.
Klik op foto
Zaagstraat Aluminium

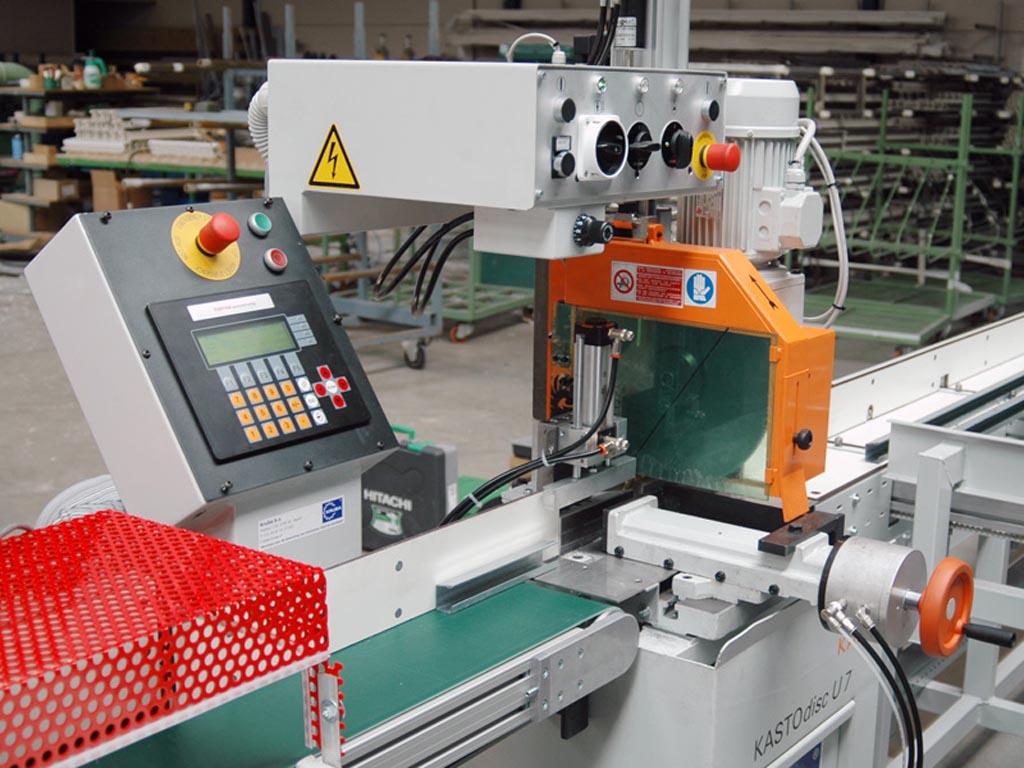

Zaagstraat Aluminium met zaagblad van 700mm

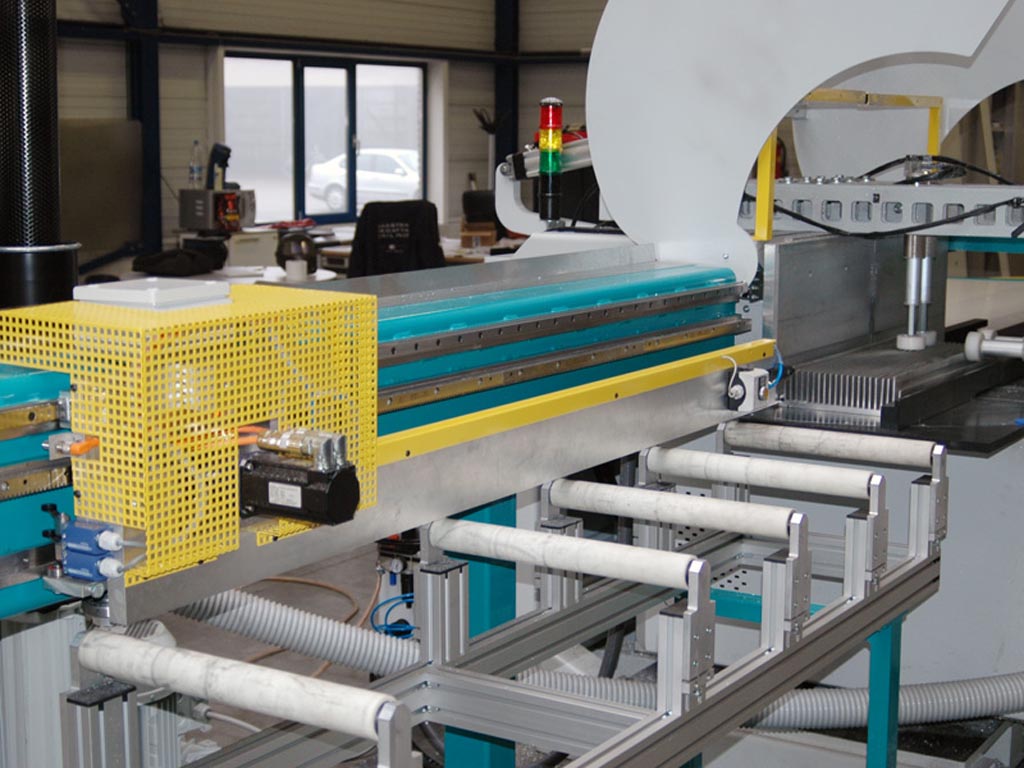

Hierbij wordt het basismateriaal, bestaand uit extrusieprofielen, handmatig op een aanvoer
rollenbaan gelegd en daarna via een opduwsysteem naar de zaag getransporteerd.
De uitdaging zit hem in het feit dat het product exact haaks afgezaagd moet worden waarbij
de lengtetolerantie tot +/-0,2 mm is. Het eindproduct wordt via een afvoertafel met
afschuifinrichting afgevoerd. Gebruikte besturing: GEL8230 van Lenord+Bauer
Software: gemaakt door TAB Schuppert i.c.m. TSB systemen te Duiven
Klik op foto
Zaagstraat Staal
Zaagstraat voor stalen binnenwerk voor kunstof kozijnen
Deze zaagunit werkt in combinatie met een kunststof afkort zaagunit die de te zagen stalen
lengtes berekend en via ethernet aan de Lenord+Bauer GEL8230 MotionController overdraagt.
Ook hier wordt het basismateriaal uit een magazijn gehaald en via een opduwsysteem naar de
zaag getransporteerd. De combinatie van deze 2 zaagunits heeft tot gevolg dat het eindproduct
tegelijk gereed is en bij elkaar wordt gevoegd via een dwars transport.
Klik op foto

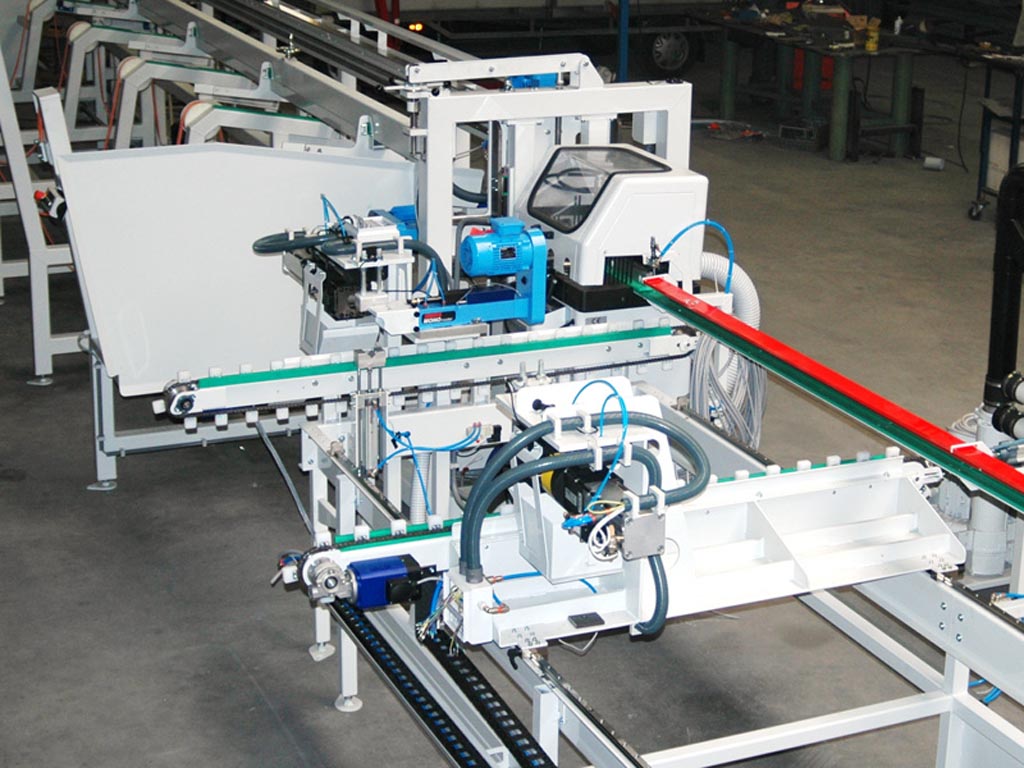

Robotag
Hoezen etiketteerder Robotag de Kwakel

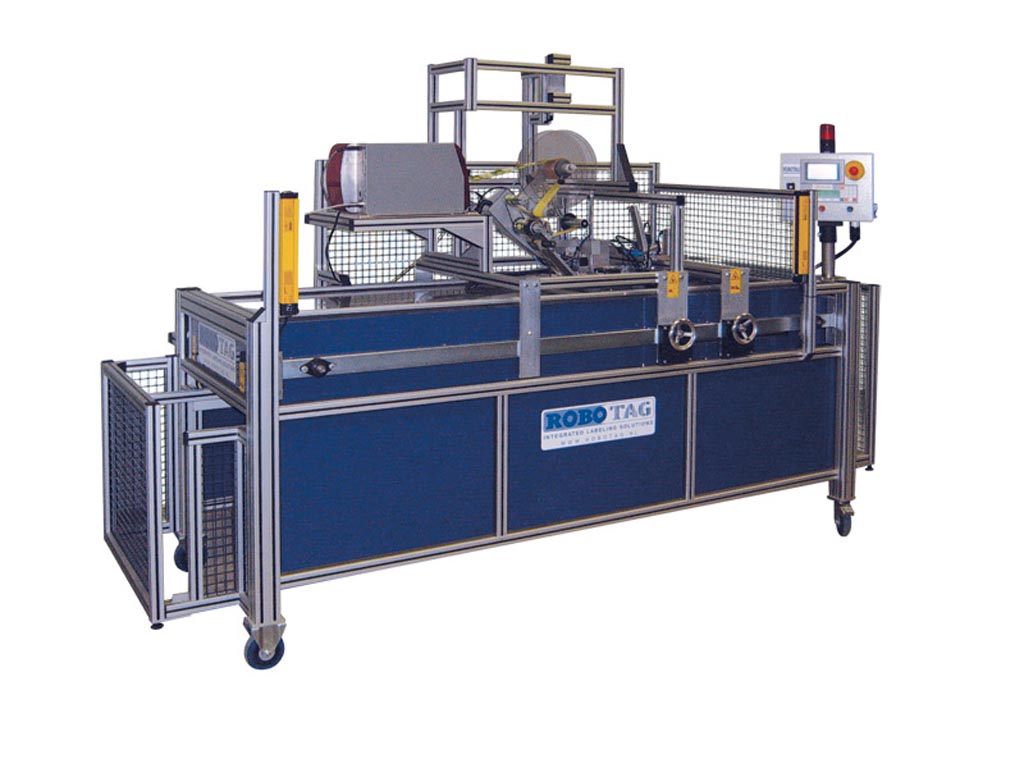

In samenwerking met Robotag is een hoezen etiketteermachine ontwikkeld voor bloemenhoezen.
Hierbij worden volautomatisch pakketjes bloemhoezen gestikkerd met stikkers voorzien van de
barcode voor de winkelkassa.
www.robotag.nl
Software: gemaakt door TAB Schuppert
Bekijk video
www.robotag.nl

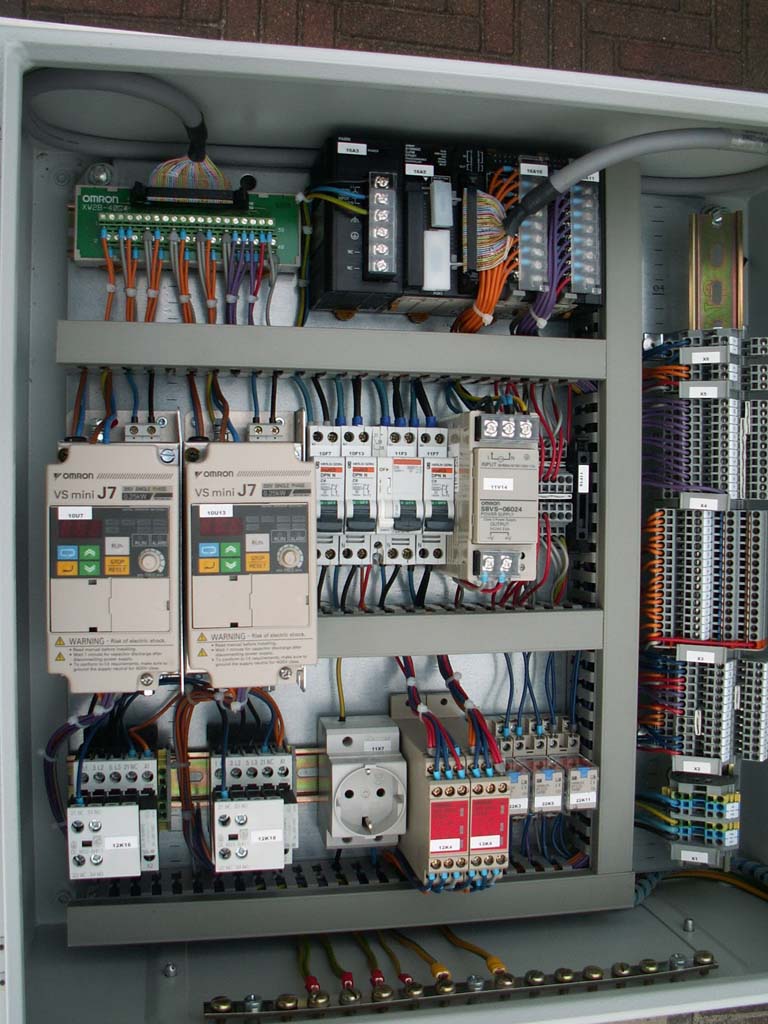

Gebruikte besturing: Omron CJ2 PLC
Software: gemaakt door TAB Schuppert
Klik op foto
Bekijk video
Ulamo
Bekijk video

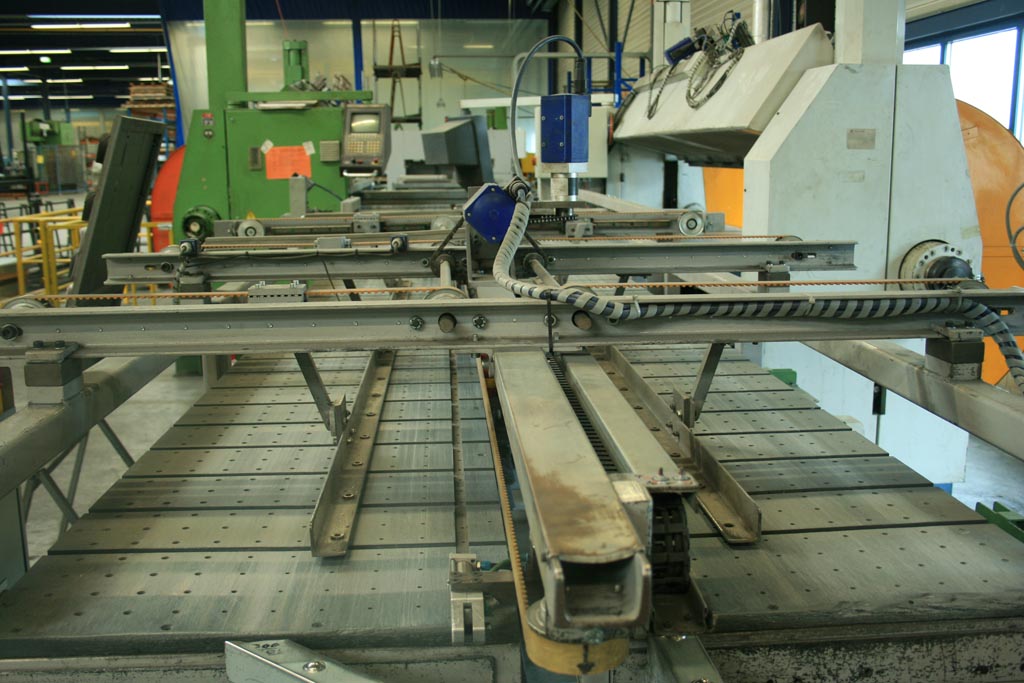

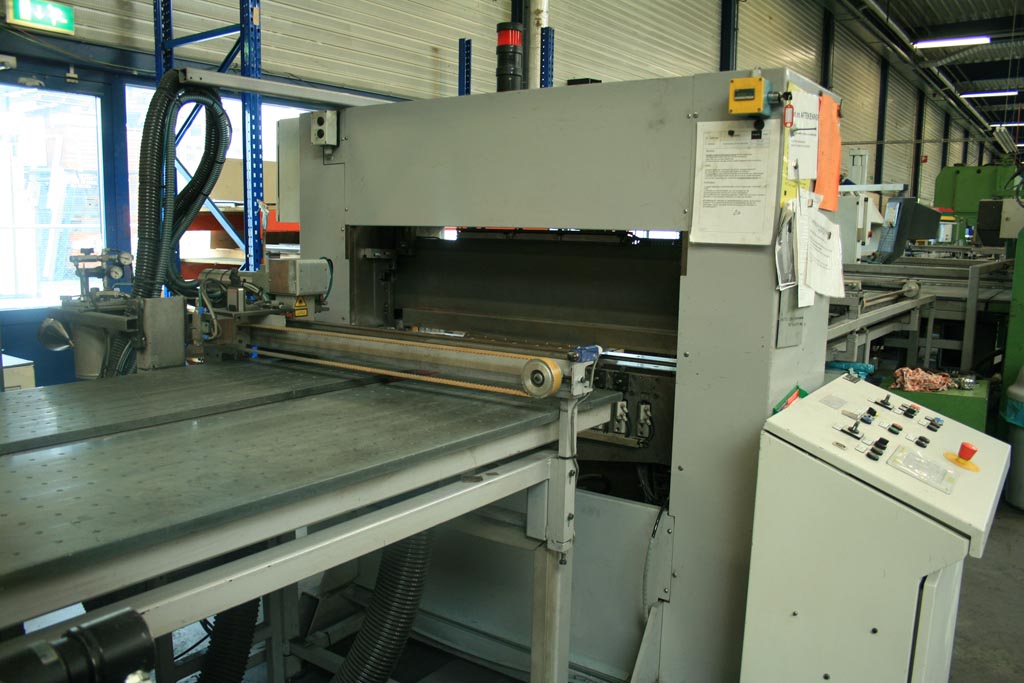

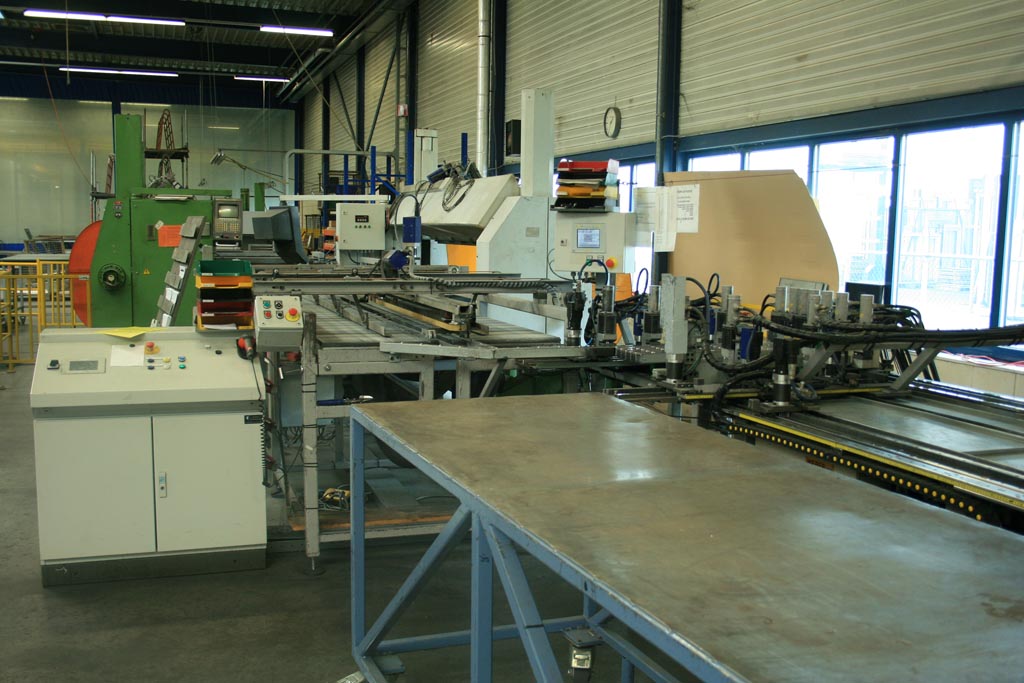

Frontenlijn

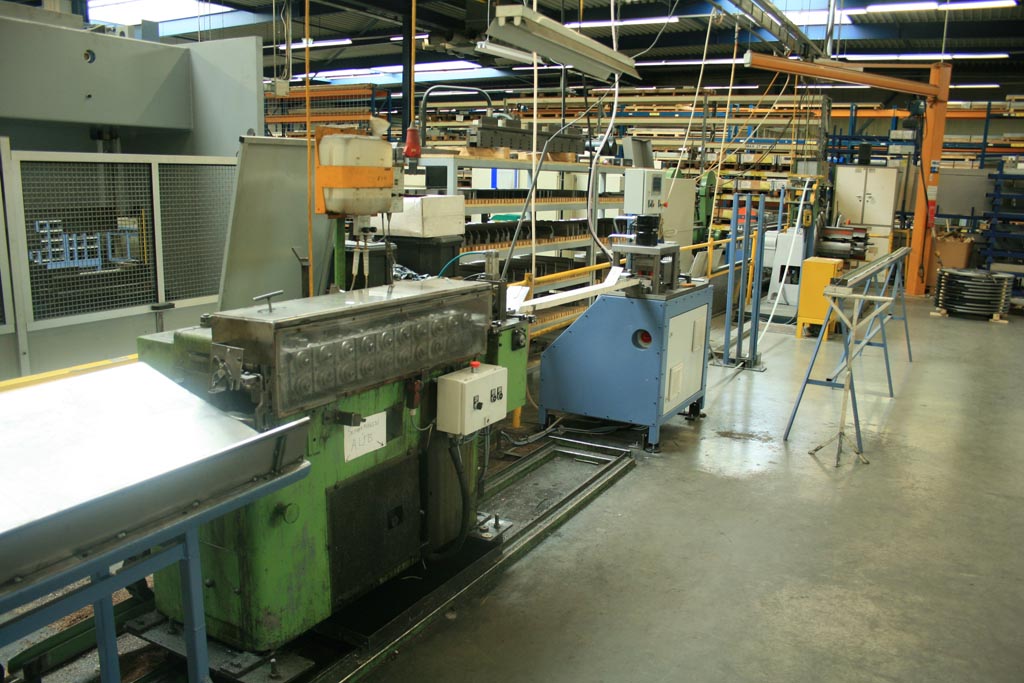

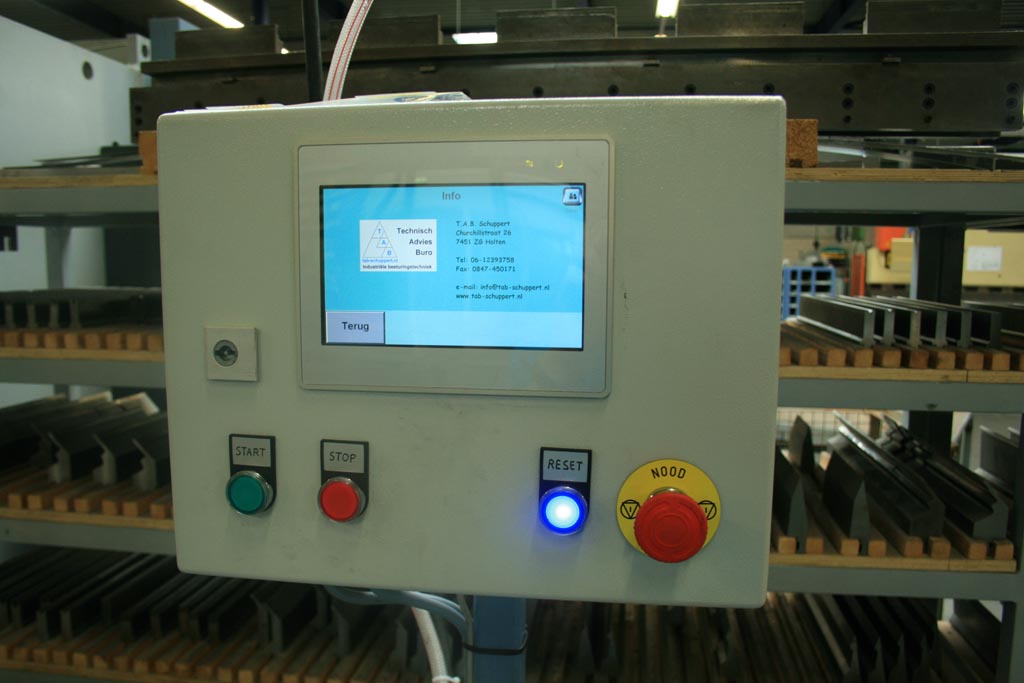

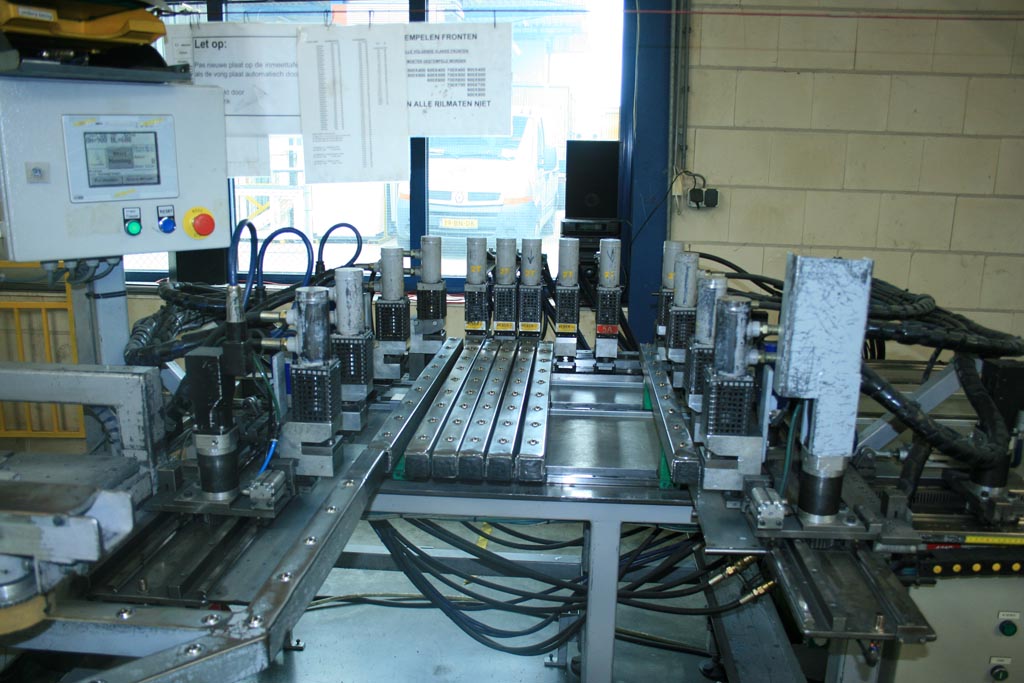

Frontenlijn Ulamo Metaal Ulft
Bij Ulamo metaal worden onderdelen van Radiatoren ontwikkeld en gemaakt. Onderandere de
"Sentimo radiator design cover" komt bij Ulamo uit de fabriek.
In samenwerking met de technische dienst is een automatisch transportsysteem ontwikkeld
tussen de verschillende bewerkingen. Voordat het plaatwerk de buiglijn op gaat wordt deze
eerst op de uithoektafel uitgehoekt. (foto 7058/59)
Hierna verplaatst de operater de plaat naar de inmeettafel (foto 57), waar deze wordt
ingemeten en gecontroleerd op toleranties. Middels het transportsysteem verplaatst de plaat
zich naar de eerste en vervolgens naar de tweede buigbank. Waar twee zijkanten hun zetting
krijgen(foto 56). Vervolgens beland het paneel bij de kopbuiger alwaar zowel de kop als de
kont van het paneel wordt omgezet(foto 60/61/62). Het paneel verdwijnt uit de lijn via
de uitvoertafel, waar eventueel een 2D code met de plaat eigenschappen middels een laser
in de plaat wordt gebrand.
www.ulamometaal.nl
www.sentimo.nl
Software: gemaakt door TAB Schuppert
www.ulamometaal.nl
www.sentimo.nl

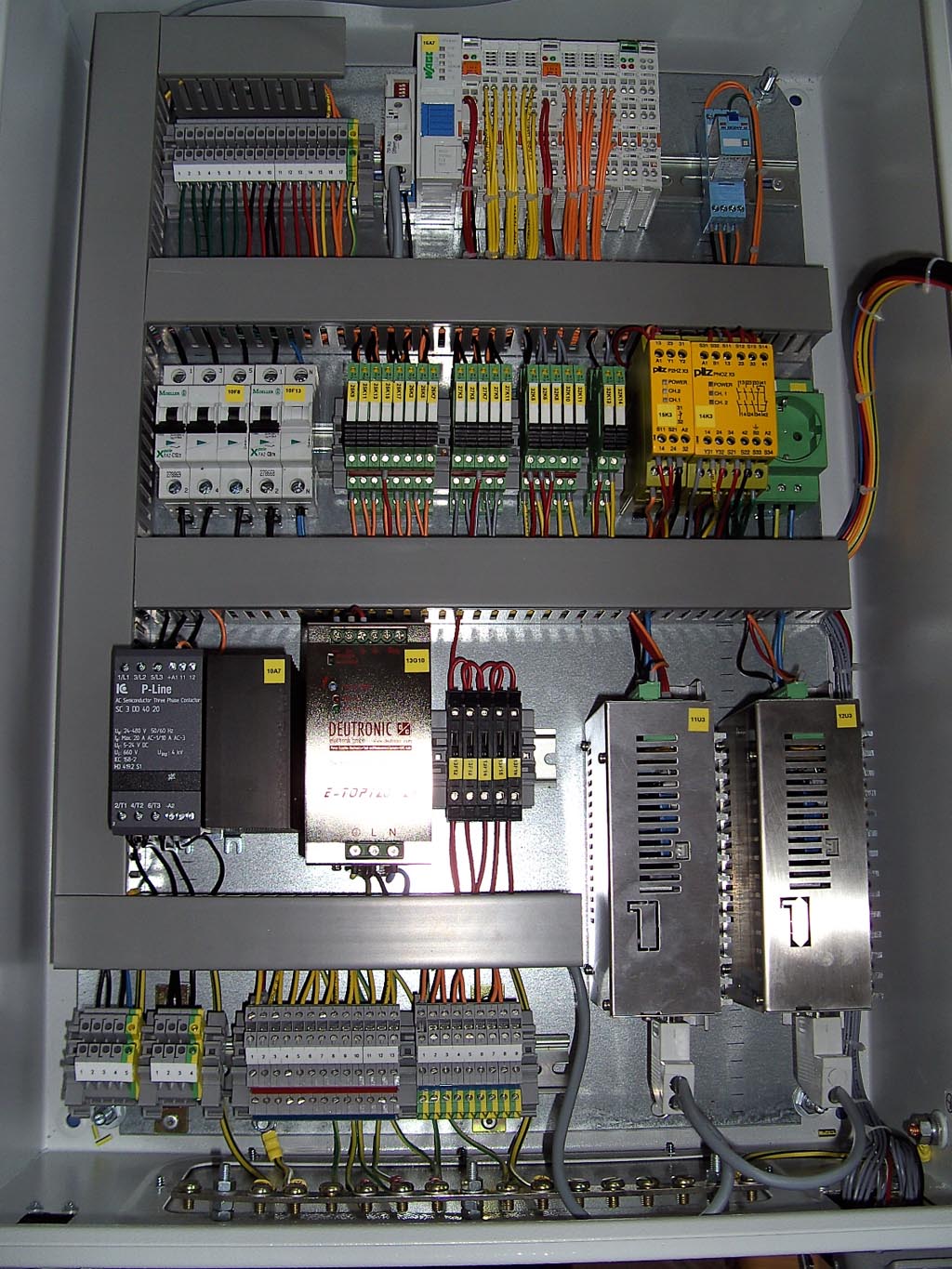

Gebruikte besturing: 3 stuks Exor eTOP05 met PLC kaart en Can-bus i.c.m. Groschopp Servo aandrijvingen en WAGO IO.
Software: gemaakt door TAB Schuppert
Klik op foto

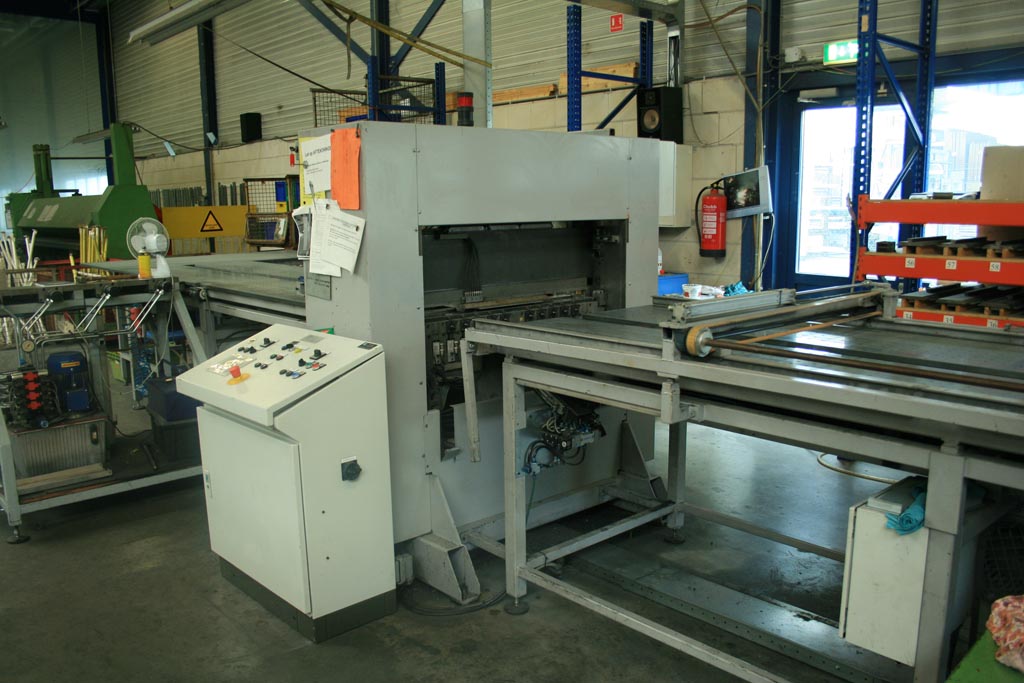

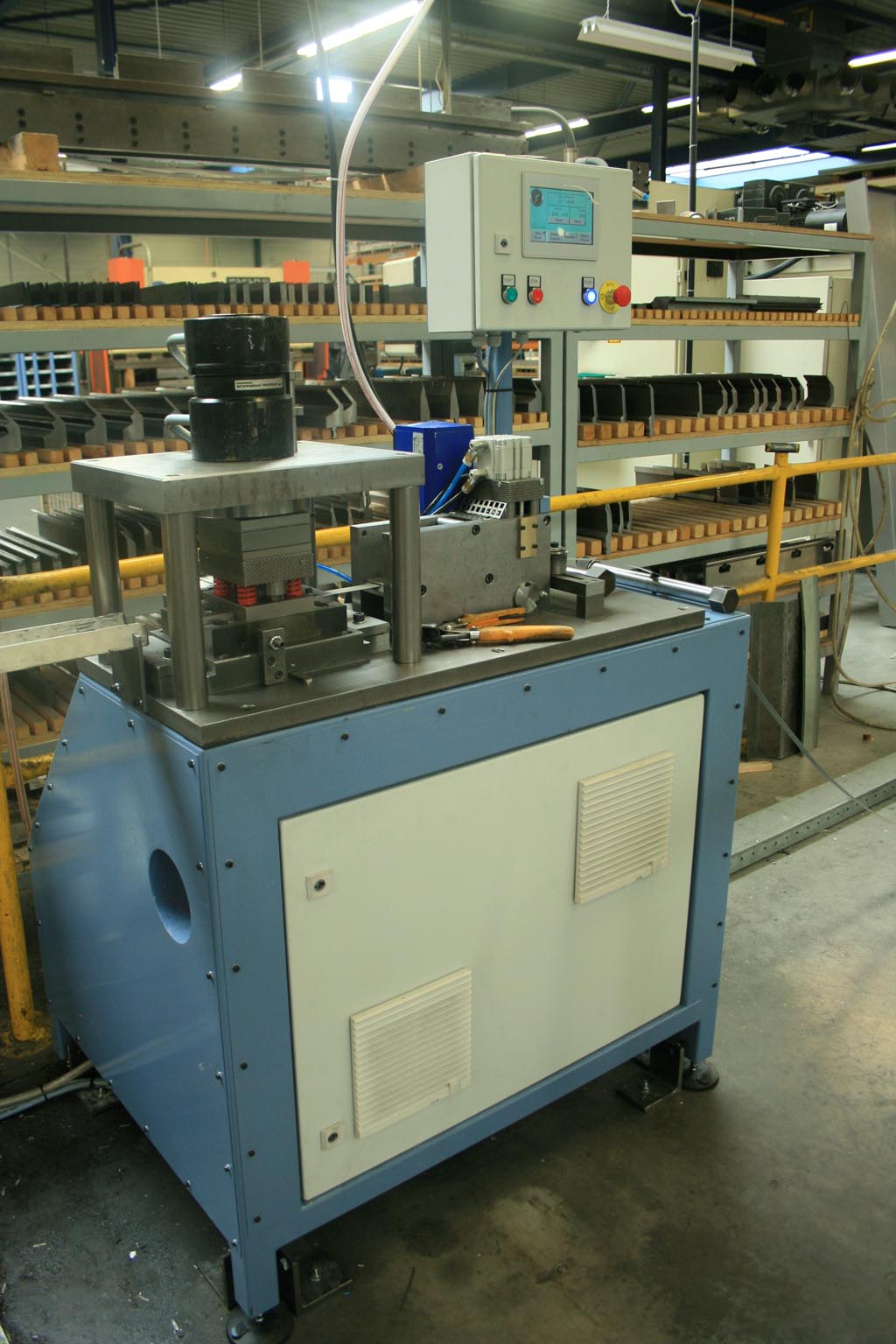

LamellenPers
Lamellen Pers Ulamo Metaal Ulft
Bij Ulamo metaal worden onderdelen van Radiatoren ontwikkeld en gemaakt. Onderandere de "Sentimo radiator design cover" komt bij Ulamo uit de fabriek.
In samenwerking met de technische dienst is een pers ontwikkeld welke lamellen
(dunnen dubbelgevouwen trippen) op lengte knipt en eventueel een aantal uitsparingen
"onderweg" aanbrengt. Na het knippen wordt het afgeknipte bandstaal door een rolvormer
dubbelgevouwen waarna op een andere machine de lamellen op vaste afstanden van elkaar
worden vastgelast om zodoende tot een rooster gevormd te worden voor de bovenzijde van
de radiator.
www.ulamometaal.nl
www.sentimo.nl
Software: gemaakt door TAB Schuppert
www.ulamometaal.nl
www.sentimo.nl
Gebruikte besturing: 1 stuks Exor eTOP407 met PLC kaart en Can-bus i.c.m. Groschopp Servo aandrijving en WAGO IO.
Software: gemaakt door TAB Schuppert
Klik op foto
